SI信号完整性和眼图

信号完整性，Signal Integrity，简称SI

指信号从驱动端沿传输线到达接收端后波形的完整程度。

信号完整性，信号在电路中，按正确时序、电压，作出响应的能力。

当电路中信号，能按规定的时序、持续时间和电压幅度到达IC，则该电路具有较好的信号完整性。

眼图测试，又称信号质量测试，英文Signal Test,SQ Test

眼图测试的结果是合格还是不合格，其判断依据通常是相对“模板Mask”，也叫模板测试Mask Test。

信号完整性测量和眼图测试

信号完整性测试，在信号参数上有：眼图，抖动，波形等。

优尔鸿信，可服务的信号质量测试服务包括：

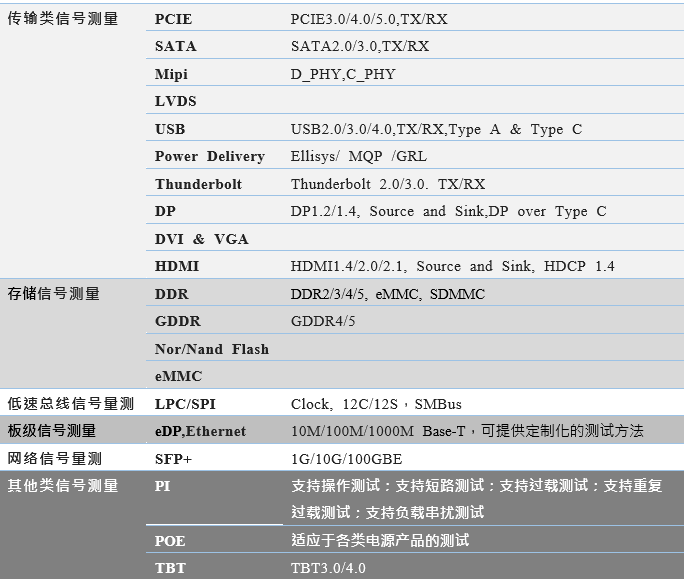

传输类、接口类、存储类、板级信号、网络信号等其他信号测量

所服务的测量信号覆盖 DDR, PCIe，SATA, SAS, USB, HDMI,DisplayPort，DVI,LVDS, V-by-One，SFP,Ethernet等。

信号眼图测试设备简介 高带宽示波器

Tektronix 23G高性能示波器(DSA72304X)

Tektronix 8G示波器(TDS6804B)

Tektronix 7G示波器(TDS7704B)

Tektronix 59G ATI 高性能示波器(DPO75902SX)

低带宽示波器

Tektronix 示波器DPO7254

Tektronix 示波器DPO7104

Tektronix 示波器TDS5054B

Tektronix 5系列MSO(MSO54)

误码分析仪 Anritsu RX测试-信号质量分析仪(MP1900A)

快充分析仪 GRANITE RIVER LABS 测试分析仪(GRA-USB-PD-C2)

信号眼图测试方案提供者-优尔鸿信

优尔鸿信，研发总部位于富士康华南检测中心，

拥有26余年信号眼图测试经验，

提供元器件性能验证，元器件系统可靠性验证，信号完整性测试，元器件比对分析，元器件/系统失效分析，

帮助对元器件进行评估筛选，风险预警。

助力供应商搜寻开发，以及供应商风险能力评估。

QA:产品需要做信号完整性测试，需要准备哪些信息？

信号完整性测试需要准备的信息包括但不局限：

1.相关的线路图layout

2.芯片datasheet

3.DDR颗粒datasheet

4.测试的分辨率

5.对于Type C PD3.0，需VDL产品PD功能定义说明

6.部分接口类测试需确认平台信息，类似Intel，AMD,NVDIA，龙芯，飞腾，兆芯等

7.对于USB2.0需测试速率+接口类型接口Type_A？B？C？ Micro？+非OS需芯片supplier提供发包指令

以上信息仅供参考，实际情况依产品测试目标来沟通。
