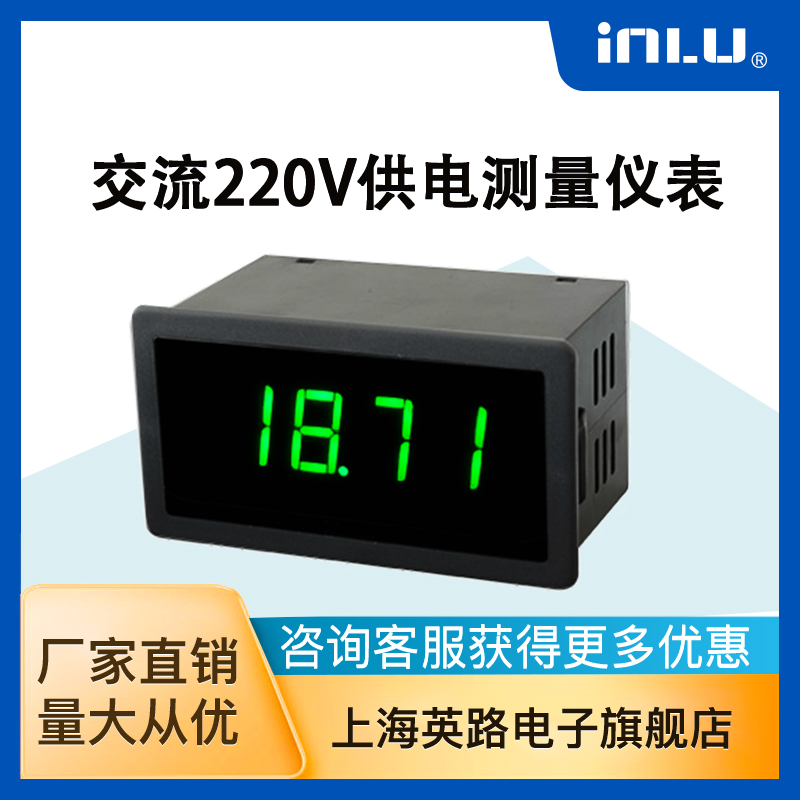

上海英路IN5135H数显电压电流表 电工交流仪表 上海
更新时间:2022-05-17 10:09:37 信息编号:3938875 发布者IP:49.64.165.205 浏览:65次![](http://img4.11467.com/2022/01-10/750230639.jpg)
- 供应商
- 上海英路电子有限公司 商铺
- 认证
- 资质核验:已通过营业执照认证入驻顺企:第3年主体名称:上海英路电子有限公司组织机构代码:91310114775771927H
- 报价
- 人民币¥55.00元每只
- 建议零售价
- ¥55
- 加工定制
- 是
- 类型
- 数字式电压测量仪表
- 关键词
- 数显电压电流表
- 所在地
- 江苏省苏州市太仓市北京东路88号东O幢4楼
- 手机号
- 17715371718
- 微信号
- 17715371718
- 联系人
- 黄小姐 请说明来自顺企网,优惠更多
产品详细介绍
IN5135H数显交流电压电流表使用说明书
1产品特点:
流行外观尺寸,全封闭壳体,纯平表面,嵌入式安装,高品质控制芯片,高品质阻容器件,抗干扰佳,性能稳定可靠,电压表多量程设计,方便DIY,市电电源供电,方便快捷,四种显示效果供选择,是指针仪表的理想替代品。
2主要技术指标:
1 电源:AC:220V±10% |
2功耗≤60mA |
3超量程千位显示1或-1后三位不显示 |
4 工作温度:-10~60℃ 湿度:85%以下 |
5显示字高0.56英寸 |
6测量速率约2.5次/秒 准确度:0.5%±2个字 |
7 A/D转换 双重积分 |
8 显示±1999 |
9 外形尺寸:79*42*46mm 建议开孔尺寸:75.5*39.5mm |
10 零点调节功能 |
11读数保持功能 |
12 数码管显示颜色:高红,蓝色,翠绿,白色 四种可选 |
3尺寸与接线端子图:
4量程说明:
IN5135H交流电压电流表 常用量程:
允许输入满量程的120%
注:如一个交流20V电压表只能测量20V之内电压,但不可以测电流。 |
满量程 |
分辨率 |
输入电阻 |
量程扩展说明 |
199.9mV |
100uV |
>3 MΩ |
1:表格列出量程可以直接信号接入测量,当电流大于5A以上需配互感器来扩展量程,可配2000 A/5互感器来测量2000A之内的大电流. 特殊量程可以定制。 例:如用户需要测量50A的交流电流,那么就需要50A/5A互感器配合交流0-5A输入显示0-50.0的数字表头来实现测量。 2:测量电压高于500V以上必须采用机外分压或配电压互感器来使用。 例:如测量交流2000V高压,采用2000V/20mA电压互感器配合交流0-20mA输入显示0-1999的数字表来扩展测量。 |
|
1.999V |
1mV |
|||
19.99V |
10mV |
3MΩ |
||
199.9V |
100mV |
|||
500V |
1V |
3 MΩ |
||
199.9uA |
100nA |
1KΩ |
||
1.999mA |
1uA |
100Ω |
||
19.99mA |
10uA |
10Ω |
||
199.9mA |
100uA |
1Ω |
||
1.999A |
1mA |
0.1Ω |
||
5.00A/10.00A |
10mA |
0.01Ω |
||
仪表采用5.08四芯端子连接,安全可靠。AC:110V 380V特殊电源可选择. |
5 应用举例: 6 注意事项:
例:某电器标称额定工作电压为交流220V电流为25A 我们采用数字表去监测电流电压值 1选择IN5135H-AC500V IN5135H-AC-30A/5A各一只 2辅助电源:AC:220V
|
|
1测量电压应将表头测量端并联在被测电路中,测量电流应将表头测量端串联在被测电路中。 2测量电流时(5A以内直通),必须采用较粗导线将产品接线图上相连的两组端子分别短接后,再接线。 3电流大于5A以上需配互感器,测量时仪表信号两端分别与互感器两端连接可靠,再接线。 4使用前,仪表需通电预热15分钟 。 5 注意防止震动和冲击,请不要在有超量灰尘和超量有害化学气体等地方使用。 6输入导线不易过长,如被测信号输出端较长时请用双绞屏蔽线 7宜使用环境温度0~50℃相对湿度85%以下。 8长时间存放未使用时,请每3个月至少通电一次不小于4小时。 |
公司生产数显电压电流仪表,温度温控仪表,单相三相多功能电力仪表,数显计数器,计时仪,数显转速表,频率表,电阻表,湿度仪表,功率表,变送器,导轨式单三相电能表,承接非标仪表开发生产业务。 |
