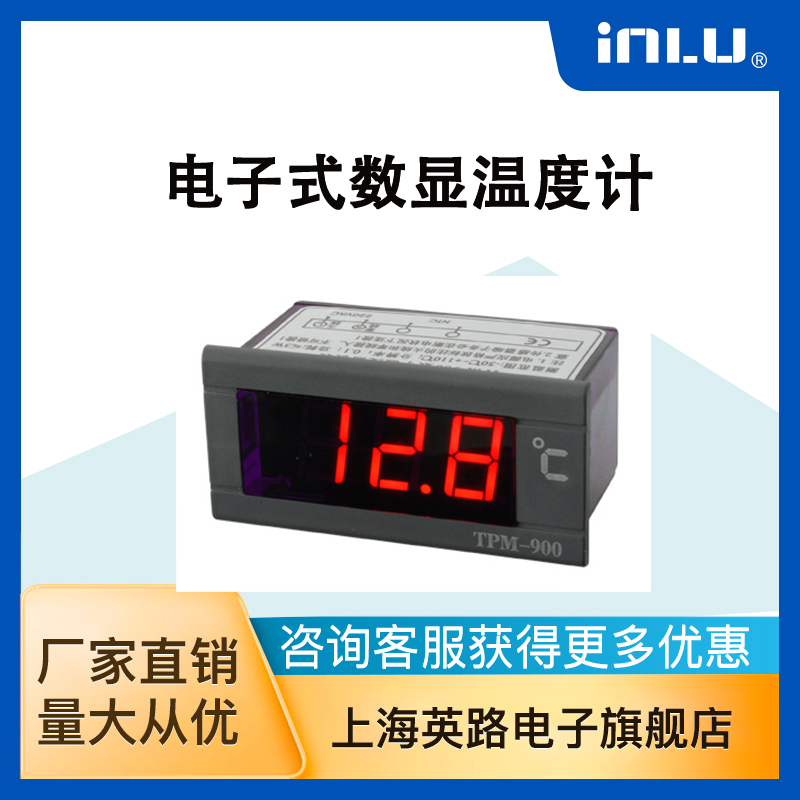

上海英路TPM-900智能数显温度表 嵌入式数显电子温度控制器
更新时间:2022-05-17 10:09:38 信息编号:3356769 发布者IP:49.64.165.205 浏览:57次![](http://img4.11467.com/2022/01-11/1599734406.jpg)
![](https://static.11467.com/img/ab-prev-0.png)
![](http://img4.11467.com/2022/01-11/1599734406_small.jpg)
![](http://img4.11467.com/2022/01-11/1601527928_small.jpg)
![](http://img4.11467.com/2022/01-11/1601555764_small.jpg)
![](https://static.11467.com/img/ab-next-0.png)
- 供应商
- 上海英路电子有限公司 商铺
- 认证
- 资质核验:已通过营业执照认证入驻顺企:第3年主体名称:上海英路电子有限公司组织机构代码:91310114775771927H
- 报价
- 请来电询价
- 加工定制
- 是
- 品牌
- inlu
- 型号
- TPM-900
- 关键词
- 智能数显温度表
- 所在地
- 江苏省苏州市太仓市北京东路88号东O幢4楼
- 手机号
- 17715371718
- 微信号
- 17715371718
- 联系人
- 黄小姐 请说明来自顺企网,优惠更多
产品详细介绍
1产品特点:
高精度四位半显示,流行外观尺寸,嵌入式安装,大屏幕液晶显示,背光可控,多种背光效果可选择,宽温玻璃,大字体显示,视角佳,金属脚焊接式,杜绝缺划现象,表贴工艺,性能稳定可靠,是指针仪表的理想升级替代品。
2主要技术指标:
1 电源:DC5V±5%(其它电源可选) |
2功耗≤20mA 带背光 |
3超量程显示1或者-1,后四位无显示 |
4 工作温度:-10~60℃ 湿度:85%以下 |
5显示8大小13*7mm |
6测量速率约2.5次/秒 准确度:0.02%±2个字 |
7 支持0-20mA 0-10V等模拟信号输入 |
8 显示±19999 |
9 外形尺寸:79*42*25mm 建议开孔尺寸:75.5*39.5mm |
10 极性自动转换,可以显示负号 |
11内置校准电位器 |
12 背光颜色:翠绿,蓝色,白色,黄绿色,橙色五种可选 |
3尺寸与接线端子图:
4 量程说明:
IN5045直流电压电流表 常用量程:
允许输入满量程的120%
注:如一个直流20V电压表只能测量20V之内电压,但不可以测电流。 |
满量程 |
分辨率 |
输入电阻 |
量程扩展说明 |
±199.99mV |
10uV |
100MΩ(内阻) |
1:表格列出量程可以直接信号接入测量,当电流大于5A以上需外接分流器来扩展量程,可配20000 A/75mV分流器来测量20000A之内的大电流. 特殊量程可以定制。 例:如用户需要测量50A的直流电流,那么就需要50A/75mV分流器配合直流0-75mV显示0-50.00的数字表头来实现测量。 2: 测量电压高于700V必须采用机外分压。 例:如测量直流2000V高压,采用2000V/100V分压器分压配合直流0-100V输入显示0-1999.9的数字表来扩展测量。 |
|
±1.9999V |
0.1mV |
3 MΩ/100MΩ(内阻) |
||
±19.999V |
1mV |
3MΩ |
||
±199.99V |
10mV |
|||
±700.0V |
0.1V |
3 MΩ/25MΩ |
||
±199.99uA |
10nA |
1KΩ |
||
±1.9999mA |
0.1uA |
100Ω |
||
±19.999mA |
1uA |
10Ω |
||
±199.99mA |
10uA |
1Ω |
||
±1.9999A |
0.1mA |
0.1Ω |
||
±5.000A |
1mA |
0.01Ω |
||
仪表采用3.96绿色端子连接,仪表电源可以订制DC:9V(电池)12V /24V /48V等 仪表可内置隔离模块。起浮地作用。 |
5 应用举例: 6 注意事项:
例:某电器标称额定工作电压为直流24V电流为8A 我们采用数字表去监测电流电压值 1选择IN5045-DC-200V IN5045-DC-10A/75mV各一只
|
|
1 仪表为直流供电时,推荐系统供电电源负与信号负不相连。 2测量电流时仪表必须独立供电,如用户被测信号负与电源负不能分开时,仪表内部必须加装DC/DC隔离模块,否则可能导致烧表测量不准, 跳字等现象。 3电流信号大于2A以上(直通)接线时,必须采用较粗导线将产品接线图上相连的两组端子分别短接后,再接线。 4使用前,仪表需通电预热15分钟 。 5输入导线不易过长,如被测信号输出端较长时请用双绞屏蔽线 6若信号伴随高频干扰,应在线里使用高频过滤器。 7宜使用环境温度0~50℃相对湿度85%以下。 8长时间存放未使用时,请每3个月至少通电一次不小于4小时。 |
公司生产数显电压电流仪表,温度温控仪表,单相三相多功能电力仪表,数显计数器,计时仪,数显转速表,频率表,电阻表,湿度仪表,功率表,变送器,导轨式单三相电能表,承接非标仪表开发生产业务。 |
