GBT17713国标吸油烟机空气性能试验装置

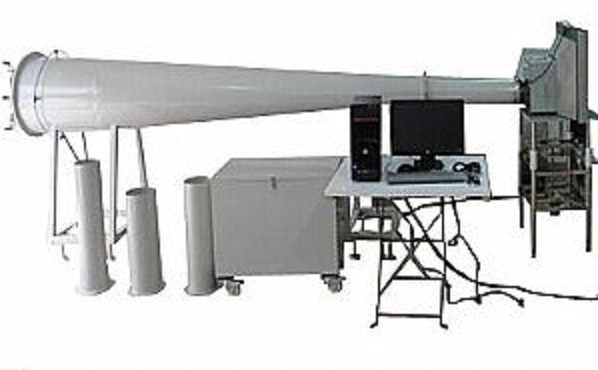

HZ-C05吸油烟机空气性能试验装置 外排式抽油烟机空气性能试验机

一.概述

HZ-C05系列吸油烟机空气性能试验装置是根据GB/T17713-2011《吸油烟机》GB/T14806-2003 《家用和类似用途的交流换气扇及其调速器》等标准研发制造的风量测量系统。汇中仪器油烟机空气性能试验装置主要针对GB/T17713-2011《吸油烟机》标准附录C的“外排式吸油烟机空气性能试验装置”，该装置只能针对“外排式吸油烟机”做测试，不能用于“循环式吸油烟机”测试。

其基本测试原理是：在测试风洞中模拟试品的实际工作状态，变换出风口的孔板直径，然后测出风口的每次静压值，再由标准公式计算出此时对应的的流量系数及风量等参数。

该装置采用计算机自动测控方式，只需人工安装试品和更换孔板，测试一台试品全过程只需十分钟。可以测绘静压与风量、风量与转速、电流、功率、效率等对应曲线。具有方便快捷、稳定可靠、重现性好等特点。满足相关产品的科研和生产过程中测试使用。

产品名称：吸油烟机空气性能试验装置

型号规格：HZ-C05

标准依据: GB/T17713-2011、GB/T14806-2003等相关产品标准。

适用产品: 吸油烟机、管道式换气扇、送风机，空气静化器等。

性能及特点要求：

1）  由电脑及其周边设备实现自动测试、演算及数据输出，图形显示打印测试结果。人机对话操作简单，精度高，省时省力。

2）  测试项目：P-Q特性（流量与静压的关系）、Q-η特性（流量与效率的关系）、同步测定被测体的转速、电流、功率。

二.总体方案

本方案不包括试验室建筑结构部分,该部分由用户根据标准要求自行建造。

   1.试验室一般要求

     尺寸：3500（宽）×5000（长）×2800（高）mm以上。

     墙壁：光滑平整，没有影响气流的开孔（空调开孔不应直吹）。

     地面：应保持地面平整。

     温湿度：风量测量时试验室空气温度为 20℃±5℃、湿度为   30%-80%。

     大气压：海拔不超过1000米的普通大气环境。

   2.测试系统

     主要构成：风量测试风洞、出风口调节孔板、测控电气柜（包括变频电源、电参数测量仪、压力变送器、转速表等）、品牌电脑、打印机、试品升降台、试品安装法兰及测试风管。

     系统功能：由计算机提示输入试品参数和测试相关数据后，便可实现全部自动测控功能：包括、风量测量；电压、电流、功率测量；转速测量、温湿度和大气压测量、测试过程提示、数据表格、相关曲线等。

    3.配电要求：用户须提供独立的配电开关，单相二线加地线供电：

                AC 220V，50Hz   zui大容量：2KVA

三.主要技术参数指标

    1.试验室电源：AC 220V/AC  50HZ；容量：2KVA

    2.试验室环境：20℃±5℃  湿度：30%--80%    大气压：常态

    3.测量风量范围：（1.0m3—25m3）／min

    4.静        压：0—1250Pa　 ±0.2%Pa

    5.电气参数：电压、电流、功率的测量精度为0.5级，数显仪表

                量程：电压  AC 0-300V

                      电流  AC 0--5A

                      功率   0—1000W

    6.转    速：0-19999转/分 ±5RPM 数显

    7.空气温湿度:  -10—100℃ ±0.5℃  ，(5～99)%R﹒H  ±5%

    8.变频稳压电源：

                 输入电压：AC 220V  50HZ

                 输出电压：AC 0-110V-220V-300V 连续可调，≤1%

                 输出频率： 50HZ或60HZ

                 输出功率： 0-1000W

四、   本试验装置测试项目;

    1）、减压筒内计示静压：Ps6 （Pa）

    2）、环境大气压力：Pba（Pa）

    3）、环境温度：θa（℃）

    4）、输入电功率：P（W）

    5）、工作电压：V

    6）、工作电流：A

    7）、工作频率：Hz
