江西太平洋电缆BTTZ矿物绝缘电缆

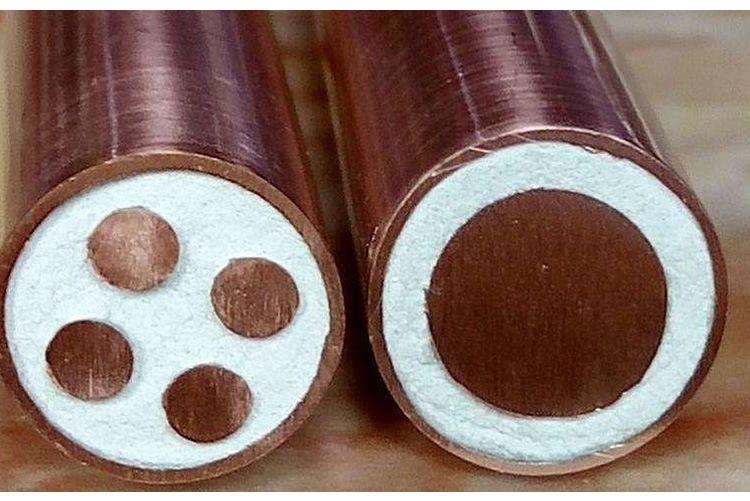

江西太平洋电缆集团BTTZ矿物绝缘电缆，一种以铜护套包裹铜导体芯线

按结构可以分为刚性和柔性两种。按照标准可以分成国标缆（刚性）和企标缆（柔性）。刚性矿物电缆有国家旧标准，顾名思义极难弯曲，运输安装有极大局限性，柔性矿物电缆RTTZ类有国家标准GB/T 34926-2017，其余型号有各家企业自己制定的标准，各厂家标准高低不一，质量参差不齐。

国标刚性缆的型号只有六种：轻载500V的BTTQ、BTTVQ、WD-BTTYQ，和重载750V的BTTZ、BTTVZ、WD-BTTYZ

国标柔性缆的型号：RTTZ、RTTYZ、RTTVZ，电压等级为：0.6/1kV或450/750V

其余柔性缆的型号由各个生产厂家自己命名，常见的有BTWTZ、GAN-BTGYZ、BTLY、NG-A等总计十几种。

《JGJ232-2011 矿物绝缘电缆敷设技术规程》第2.0.1条注明：矿物绝缘电缆是用普通退火铜作为导体、密实氧化镁作为绝缘材料、普通退火铜或铜合金材料作为护套的电缆。

国内检测矿物电缆的依据主要有BS6387《在火焰条件下电缆保持线路完整性的耐火试验方法》中C（单纯燃烧）、W（喷淋）、Z项（撞击）实验；和国标GB/T19216.21《在火焰条件下电缆或光缆的线路完整性试验》、《GB/T 13033-2007 额定电压750V及以下矿物绝缘电缆及终端》。

一、防火

由于电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃，矿物绝缘层也是1000℃以上熔点。因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。并能通过BS6387 C、W、Z试验。

二、载流量大、防水

由于矿物绝缘电缆实际正常使用温度可以达到250℃，IEC60702规定矿物绝缘电缆连续工作温度是105℃，这是考虑到终端密封材料和安全的需要，即使这样，它的载流量还远远超过其他电缆，因为矿物类绝缘具有比塑料更好的导热系数，所以同样的工作温度，载流量更大。对于16mm2以上的线路，可以降低一个截面，对不允许人接触的地方，可以降低两个截面。

三、防爆 耐腐

防爆特性：由于矿物绝缘电缆采用金属护套作为保护层，可燃性气体、油汽、火焰就不能到达与电缆连接的电器设备，因此电缆具备防爆特性。

耐腐蚀性：由于铜有较好的耐蚀性，在正常使用的环境下不需要任何附加的保护，在特殊的环境条件下，如对铜有较强的腐蚀作用的环境中，电缆外面再加一层PVC外护套，所以电缆有很好的耐腐蚀性。

四、耐机械损伤、寿命长、无卤无毒

耐机械损伤：由于电缆的金属护套有一定的强度和韧性，所以电缆在遭受弯曲、压扁、扭转等变形时，芯线之间以及芯线和护套之间的相对位置保持不变，不会产生短路，也不会影响电气性能。

寿命长：由于电缆采用的材料全部是无机材料，不老化。其使用寿命可以按照铜护套氧化腐蚀的速率来计算。资料显示，护套氧化0 .25mm,在250℃的环境温度下需要257年,而矿物绝缘电缆的护套厚度一般都在0.34-1.05之间,使用温度又低于250℃,所以该电缆具有长寿命的特点。

无卤无毒：由于电缆全都是用无机物（金属铜和矿物绝缘层）组成，因而即使在1000℃的高温下燃烧也不会产生烟雾、卤素和有毒气体是真正意义上的无卤无毒电缆。

五、耐过载、铜护套可以作接地线

耐过载：由于铜的熔点是1083℃、矿物绝缘层也是1000℃以上熔点，与普通塑料电缆相比，矿物绝缘电缆的载流量能力可以提高一个截面等级，同时能承受相当大的过载，其过载能力可以达到正常载流量的10倍以上。

铜护套可以作接地线：对于矿物绝缘电缆，由于铜护套的连续性和极低的接地电阻，因此可以作为接地导线使用，不需要独立的接地导线。

六、产品用途：由于矿物绝缘电缆具有的优异性能，因此，它适用于额定电压1000V及以下的消防、以下线路中：
