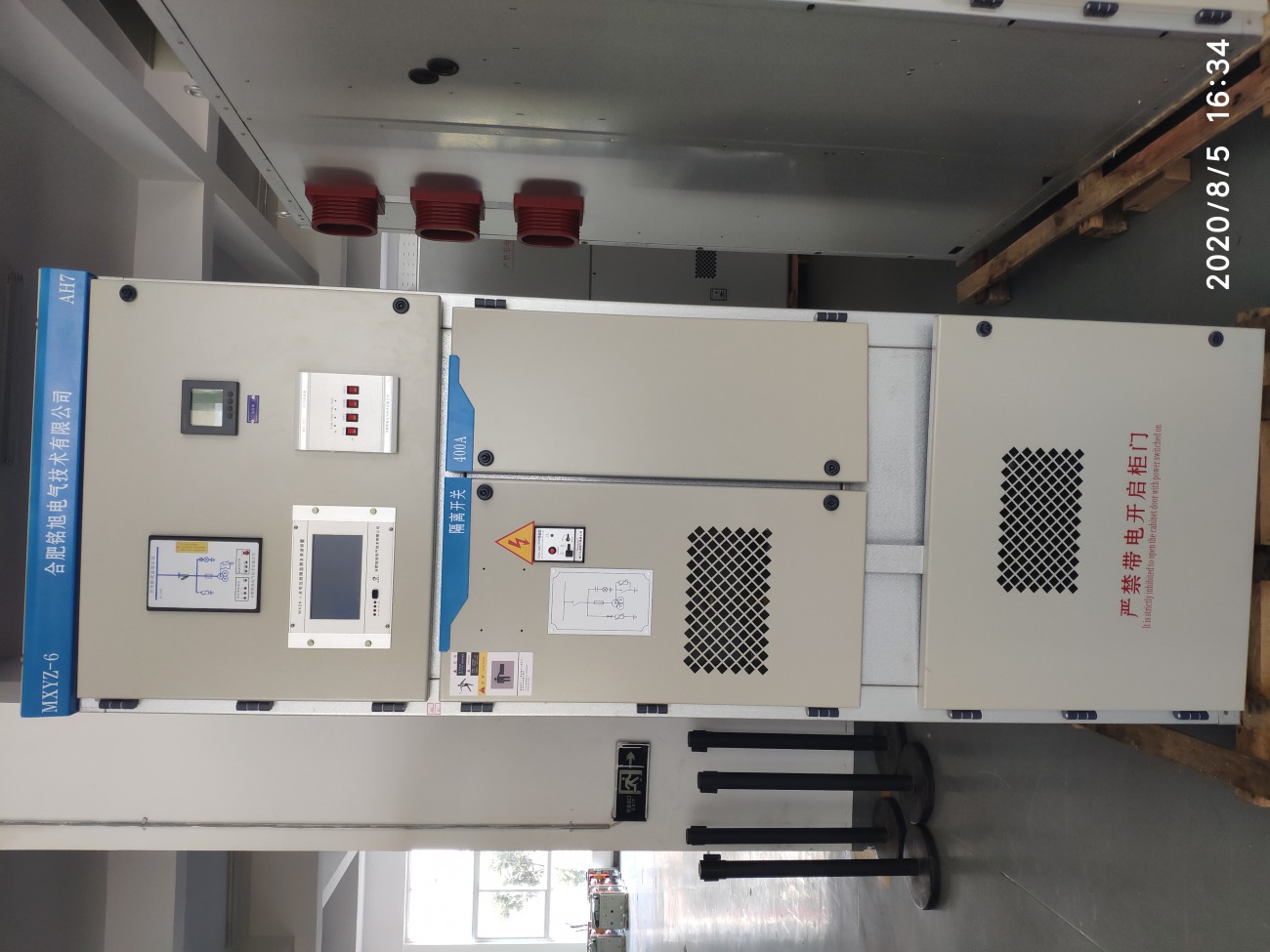

MXYZ 全电压监测PT柜 过电压抑制柜 消弧消谐柜 低残压母线过电压保护

目前在6~35kV输配电系统，过电压防护及绝缘监测一直是一个重要课题。常规设计中，在变电站的中压母线段上会有一台PT避雷器柜，使用电磁式电压互感器(以下简称 PT)，用于测量三相对地电压和监视对地绝缘等。PT高压侧接有高压熔断器作为保护，两者共同安装在专设的PT柜内，且 PT的中性点直接接地。过压保护方案使用电站型避雷器用作母线过电压保护同样装在PT柜内。随着现代电力的快速发展，这种传统的设计存在许多局限性。运行经验表明，电网系统内经常发生PT高压熔断器异常熔断、PT 设备烧毁等故障，严重威胁作业人员的人身安全，同时产生巨大的设备损失，甚至可能引起母线短路、主变掉闸等电网停电事故。

研究表明，PT故障的本质原因是PT过励磁。一方面，单相接地电弧熄灭或重燃时，线路对地电容电荷进行重新分配，此过程中将形成电磁振荡并产生过电压，过电压倍数可达 3.5倍，从而导致PT过励磁，我们称其为Ⅰ类故障。频繁间歇性孤光接地使PT过励磁发热，*终可能引起PT固体绝缘失效。另一方面，35 kV中性点不接地系统中，在一定电网扰动(操作冲击或单相接地)条件下，如果 PT被激发铁磁谐振，铁磁谐振将会持续相当长时间，导致PT长时间处于过励磁状态，*终将会造成严重的PT故障，我们称其为Ⅱ类故障。

针对这些问题，MXYZ全电压监测PT柜结合了我公司多项已经成熟应用的原创技术：1、低残压母线过电压保护，使得保护残压比常规避雷器降低30%，并且增加了荷电寿命。有效针对各种设备的过电压防护，并对自身保护有脱离防暴设计。2、PT抗谐保护技术，不仅抑制谐振过电压，并对柜内重要元器件进行限流限压保护。3、监控装置采用快速DSP芯片，不仅快速处理分析，并记录电网中暂态波形，对广泛使用的故障录波器功能升级和扩展。本装置取代了传统的PT避雷器柜，为系统提供更完善的母线过电压保护及PT保护，大大提高了系统运行的稳定可靠性。
