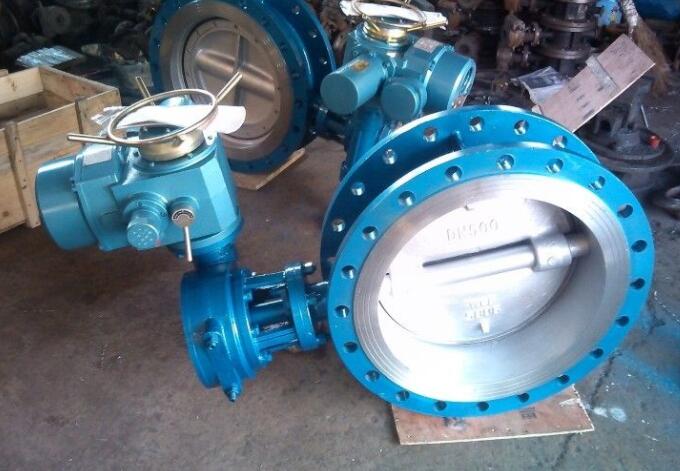

D943H-16C电动硬密封法兰蝶阀

产品详情

　　D943H-16C电动硬密封法兰蝶阀采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减 少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀、耐高温、抗靡损的可靠性。适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建 筑、供排水管道上作调节流量和截断流体最佳装置。

　　特点

　　1、结构独特、型小轻便、操作灵活、省力、方便;

　　2、密封可靠，可达到气密封无泄漏;

　　3、流量特性趋于直线调节性有最佳;

　　4、采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命;

　　5、应用范围广。如：可用于水、蒸气、油品、空气、煤气等介质;

　　6、适用不同温度及6.4MPa以下的压力等级，耐腐蚀等各种介质管线。

　　零件材料

零件名称

材料

阀体

WCB、合金钢、不锈钢、QT450-10

蝶板

WCB、合金钢、不锈钢、QT450-10

阀轴

2Cr13不锈钢、合金钢

密封圈

不锈钢圈

填料

柔性石墨

　　执行标准

制造标准

JB/T 8527-97

法兰标准

GB9113-2000

结构长度标准

GB12221-89

检验标准

GB/T 13927-92

　　D943H-16C电动硬密封法兰蝶阀主要连接及外形尺寸
