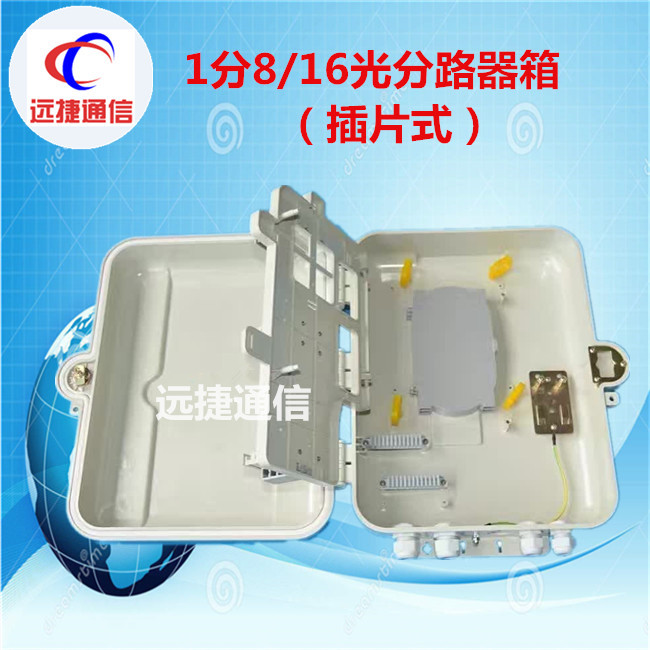

60芯分光分纤箱详细图文描述

【室外落地式光纤分纤箱】FTTH光纤分纤盒|FTTH分光分纤箱|光缆分纤箱|分路箱|分纤箱|光缆分线盒|FTTH BOX光纤分纤箱|FTTH光缆分纤箱|FTTX光缆分纤盒(optical fiber distribution box,简称ODB)中华人民共和国通信行业标准光缆分纤箱YD/T 778-2006《光缆分纤箱》Q/CT 2354-2011《光缆分纤箱技术要求》适用于光缆与光通信设备的配线连接,通过配线箱内的适配器,用光跳线引出光信号,实现光配线功能。适用于光缆和配线尾纤的保护性连接,也适用于光纤接入网中的光纤终端点采用分光分纤箱,适 用于多种使用场景: 室内、 室外、挂墙、挂杆、新老 楼盘,

产品概述:

本产品应用于FTTH接入系统中的终端接入环节中，特别适用于室外壁挂式或抱箍式条件下使用。上行连接配线光缆（Distribution Cable)，下行连接入户光缆（dro Cable)，既具有传统光缆分纤箱的熔接、分光和配线功能，又能与iField智能施工工具及ODN网管配合使用，实现iODN的智能光纤管理和智能施工指导。

主要特点：

1、箱体采用冷轧板制成，经静电喷塑处理，美观大方，线条清晰，防腐防水性能好，使用寿命长。各种接头端接方便，安装灵活。用于配线间和设备间光缆的端接、使用和管理。

2、门锁采用优质户外防水锁，箱体挂墙安装

3、工作温度：-30~+60度 储存温度-40~+60度

4、具有临时尾纤存储区域

5、支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等

6、大气压力：70Kpa-106Kpa

7、光电性能：插入损耗≤0.2dB 附加损耗≤0.2B

8、回波损耗≥45dB 附加损耗≤5dB

9、插拔耐久性寿命>1000次

10电气性能：绝缘电阻≥1000MΩ500V(直流电)

11.抗电强度：能承受3000V(直流电)/1min无击穿/无飞弧现象

机械性能

连接器插拔耐久性寿命>1000次。

全程曲率半径控制，保证在任何位置光纤的曲率半径大于 30mm。

对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。

阻燃：符合 GB5169.7 实验A 要求。

电气性能

连接器衰减（插入、互换、重复）≤0.3dB；

回波损耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB；

高压防护接地装置：

绝缘电阻：≥1000MΩ/500V（直流）。

耐电压：≥3000V（直流）/1min，不击穿、无飞弧。

接地线截面积：>6mm2 ，接地处有明显的接地标志。

优势

各种接头端接方便，安装灵活。

有抽屉式和固定式等多种规格；

模块化光纤配线箱端接更方便，使用更灵活；

支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等；

在1U的空间多可端接48芯LC或MT-RJ（24个双口LC或24个MT-RJ）光纤连接头；

密闭管理；

前面操作，安装迅速方便；

高度1U，内置两组光纤盘绕环；

凹入隐藏式或者齐平镶嵌式安装。
