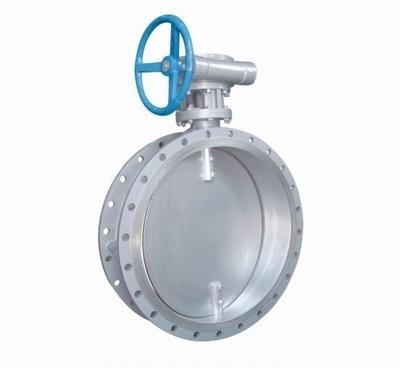

通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保等管道作通风调节介质流量之用。

标准规范：

设计制造标准：GB/T 12238-1989；JB/T8692-1998　结构长度标准：GB/T 12221-2005　连接法兰标准：GB/T 9115.1　压力温度等级：GB/T 12224-2005　试验检验标准：GB/T 13927-2008

通风蝶阀设计新颖、合理，结构独特，重量轻，启闭迅速。　蝶阀操 力矩小，操作方便，省力灵巧。　采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。　内无连杆、螺栓等、工作可靠、使用寿命长，不受介质流向影响

通风蝶阀适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。通风蝶阀在管道中一般应当水平安装。

材料品种	碳素钢	低温碳钢	合金钢		奥氏体不锈钢	铬钼钢
代号	WCB	LCB	WC6或WC9	C5或C12	铬 Cr-18型、304、31 6	12CrMoV
耐最高温度	425℃	345℃	595℃	650℃	600℃	560℃
耐最低温度	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃
适用工作温度	≤ 25℃	≤345℃	≤595℃	≤ 650℃	≤600℃	≤560℃

公称通径	DN(mm)	50～2000
公称压力	PN(MPa)	0.05	0.25	0.6
试验压力 Ps(MPa)	强度试验	0.075	0.375	0.9
密封试验	≤1.5%泄漏量
适用介质	煤气、含尘气体、烟道气等
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动

零件名称	材料
阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、 2Crl3、不锈钢、铬镍钼钛钢
填料	柔性石墨
