产品详情



hh47x,hh48x,hh49x微阻缓闭蝶型消声止回阀
专业生产hh47x,hh48x,hh49x微阻缓闭蝶型消声止回阀价格低，型号全
hh47x,hh48x,hh49x微阻缓闭蝶型消声止回阀


产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产≦hh47x,hh48x,hh49x微阻缓闭蝶型消声止回阀≧也是国内水位控制阀生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！
hh47x,hh48x,hh49x微阻缓闭蝶型消声止回阀该系列产品主要用于工业循环供排水、污水外理厂以及高层住楼和高级宾馆加压输出水泵的出品处，防止管网中介质流，自动消除破坏性水锤,从而保水泵和管路不受损坏。 在设计上充分考虑了使用环境的要求，曾多次进行技术改造。该产品结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐冲刷、耐磨损、缓冲性能好等特点。

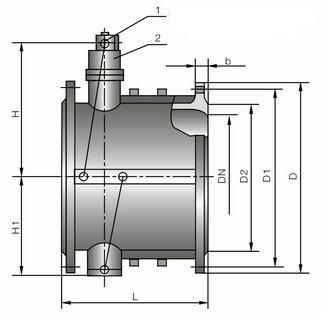

微阻缓闭式蝶型消声止回阀结构图:

阻缓闭式蝶型消声止回阀主要技术参数

公称通径 dn(mm) 100-1200
公称压力 pn(mpa) 1.0 1.6 2.5
试验压力
ps(lb)		 密封试验 1.1 1.74 2.75
强度试验 1.5 2.4 3.75
适用介质 水、水蒸汽、含微量粉尘空气等
适用温度 <80度(具体按密封面不同而定)
缓闭时间 1-60秒内任意调节

微阻缓闭式蝶型消声止回阀主要零件材料

名 称
材 料
阀 体 灰铸铁、球墨铸铁、铸钢
阀板
球墨铸铁、碳钢
阀杆 不锈钢
缓闭装置 不锈钢
密封圈 不锈钢
填料 柔性石墨
平衡锤
 ht150

微阻缓闭式蝶形止回阀主要外形尺寸

公称通径
(dn)		 尺 　　　 寸
l h1 h 2 d d 1 b z-φd
200 230 200 370 335 295 26 8-32
250 250 220 400 390 350 28 12-23
300 270 250 450 440 400 28 12-23
350 290 285 480 505 460 30 16-23
400 310 320 500 560 515 32 16-25
450 330 350 530 615 565 32 20-25
500 350 380 560 670 620 34 20-25
600 390 440 580 780 725 36 20-30
700 430 485 760 895 840 40 24-30
800 470 535 830 1010 950 44 24-34
900 510 610 890 1110 1050 46 28-34
1000 550 660 895 1220 1160 50 28

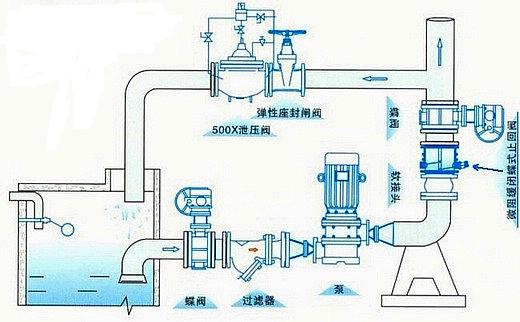

安装示意图：

订货需提供产品参数：
①产品使用介质②产品工作温度③产品连接方式④产品使用压力⑤产品是否带附件以便我们选型报价⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
