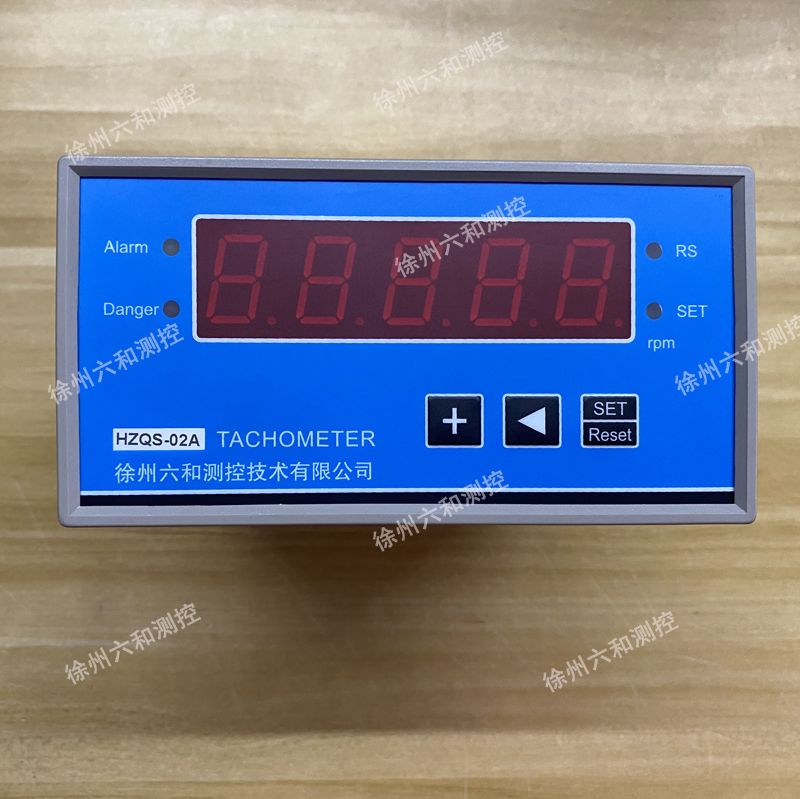

HZQS-02A智能转速监测监控保护仪表

HZQS-01A，HZQS-02H，HZQS-02A汽轮机智能转速监测监控保护仪表

HZQS-02A智能转速监测保护仪表为采用单片机微型计算机智能化数字显示仪表，该转速装置具有高精度、显示清晰、耐用可靠等特点。广泛用于汽轮机及各种旋转机械的转速监测。

该产品与霍尔、光电、磁阻式传感器及接近开关等方波输出的转速传感器或磁电型正弦波输出的转速传感器配套使用，用来测量转速度、线速度、角速度等。该显示仪广泛运用于化工、冶金、能源、轻工、纺织、电子、机械、汽车等。

转速装置的安装、使用：

本监测系统包括：ZS-01转速传感器、HZQS-02A

转速装置安装支架等组成。

安装要求：

转速测量使用ZS-01传感器安装间隙为距60齿测速齿轮齿顶1-+0.40mm。

ZS01转速传感器在汽机轴承箱内采用抗油耐高温屏蔽导线引线。

电气指标：

外接电源：220VAC±10% 50HZ

输入信号：磁阻转速传感器或霍尔转速传感器

波形：正弦波或脉冲

幅值：50mV-20VAC（有效值）

量程：1-99999 rpm

显示方式：五位0.8英寸LED数字显示

显示精度：±1 rpm（1-10000rpm范围）

±10 rpm（10000-99999rpm范围）

光电管LED指示：机器现场运行状态

齿数：1-255齿

电流输出：4-20mA有源，输出负载小于500Ω

报警点范围：0-满量程

报警继电器：节点容量 7A/250VAC，常开触点，密封：环氧树脂

物理指标：

整机尺寸：

外形尺寸：160×80×160mm

开孔尺寸：152×76mm

环境指标：

温   度：工作温度 -20℃到+60℃，存储温度-30℃到+70℃。

         相对湿度 ≤90%周围无腐蚀性、无强磁场等场合。
