导热油蒸汽专用阀 ZAZX电动三通分流调节阀
更新时间：2022-11-15 10:49:07 信息编号：4625951 发布者IP：115.195.224.53 浏览：78次
- 供应商
- 杭州富阳永明控制阀有限公司 商铺
- 认证
- 资质核验：已通过营业执照认证入驻顺企：第18年主体名称：杭州富阳永明控制阀有限公司组织机构代码：91330183328152307N
- 报价
- 人民币￥2800.00元每件
- 加工定制
- 是
- 品牌
- 永明控制
- 型号
- ZAZX/Q
- 所在地
- 浙江富阳市银湖街道
- 联系电话
- 86 0571 63105502
- 手机号
- 18958107677
- 市场部经理
- 周晓飞 请说明来自顺企网，优惠更多
产品详细介绍
产品概述：
q/x系列三通调节阀采用圆筒型薄壁窗口形阀芯导向，导向面积大，动作平稳；
q系列三通合流调节阀是将两路流体合并成一路流体；
x系列三通分流阀将一路流体分配成两路流体。
三通调节阀常用于热交换器（换热器）的旁路调节，也可用于简单的配比调节；该系列产品可代替两台互为开关的单、双座调节阀，用于液体、气体、蒸汽等介质的调节和控制。
该系列阀门可按要求配用多弹簧式气动薄膜执行机构、气动活塞执行机构、全电子式智能型电动执行机构等。

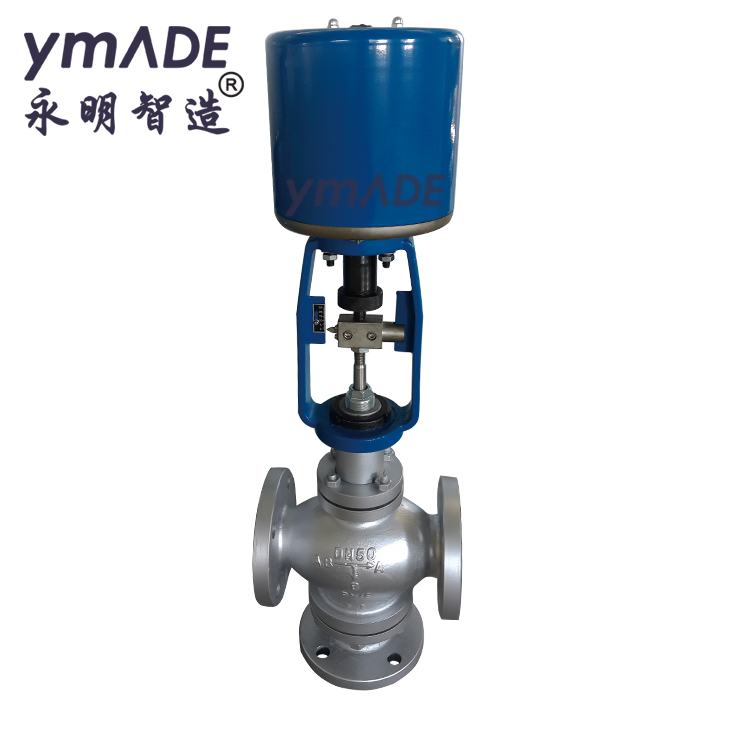

产品实拍：
下图为dn50分体式智能型自反馈高精度导热油电动三通分流调节阀接线原理图：
执行机构部分 表2
| 规格 型号 | 气动薄膜式 | 气动活塞式 | 全电子式 | 电动式 | |
| 用 途 | 调节、开关 | 调节、开关 | 调节 | 开关 | |
| 弹簧范围 | 20-100kpa;40-200kpa;80-240kpa | － | － | ||
| 气源/电源 | 0.14,0.25,0.4mpa | 0.4～0.6mpa | 220v.ac 50hz380v.ac 50hz | 220v.ac 50hz380v.ac 50hz | |
| 接 口 | rc1/4",rc3/8" | rc1/4", rc1/2",rc3/8" | 配线:2-g1/2" | 配线:2-g1/2" | |
| 作用方式 | 气开、气关 | 气开、气关、双作用 | 电开、电关 | 电开、电关 | |
| 基本误差 | 一般型 | ±1.5% fs(带定位器) | ±1.0% fs | - | |
| 特殊型 | ±4.0% fs(带定位器) | ±2.5% fs | - | ||
| 回 差 | 一般型 | ≤1.5% fs(带定位器) | ≤1.0% fs | - | |
| 特殊型 | ≤3.0% fs(带定位器) | ≤2.0% fs | - | ||
| 允许环境温度 | -10～+70℃ | -10～+60℃ | |||
| 可选阀门附件 | 电气阀门定位器,过滤减压器,电磁阀,限位开关,保位阀,手动装置 | 过载单元 | 检测开度微动开关,电位器 | ||
主要技术参数 表3
| 公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定kv | 合流型 | 5.0 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
| 分流型 | 可用合流结构代替 | 85 | 135 | 210 | 340 | 535 | ||||||
| 额定行程l(mm) | 16 | 25 | 40 | 60 | ||||||||
| 膜片有效面积(气动阀)ae() | 280 | 400 | 600 | 1000 | ||||||||
| 固有流量特性 | 线性、等百分比 | |||||||||||
| 固有可调比 | 30:1 | |||||||||||
| 允许泄漏量 | 硬密封:ⅳ级(×kv);软密封:ⅵ级(参见gb/t4213-2008) | |||||||||||
本产品的加工定制是是，品牌是永明控制，型号是ZAZX/Q，材质是碳钢、不锈钢，连接形式是法兰，公称通径是DN25-DN400（mm），适用介质是水,蒸汽,油品，压力环境是1.0-10.0MPa，工作温度是-196℃～+450℃，流动方向是双向，驱动方式是电动PID控制，零部件及配件是电动执行器等，形态是薄壁导向型，类型(通道位置)是三通式，标准是国标，密封形式是硬密封型，规格是DN25-DN400，流量特性是直线、修正线性、等百分比
