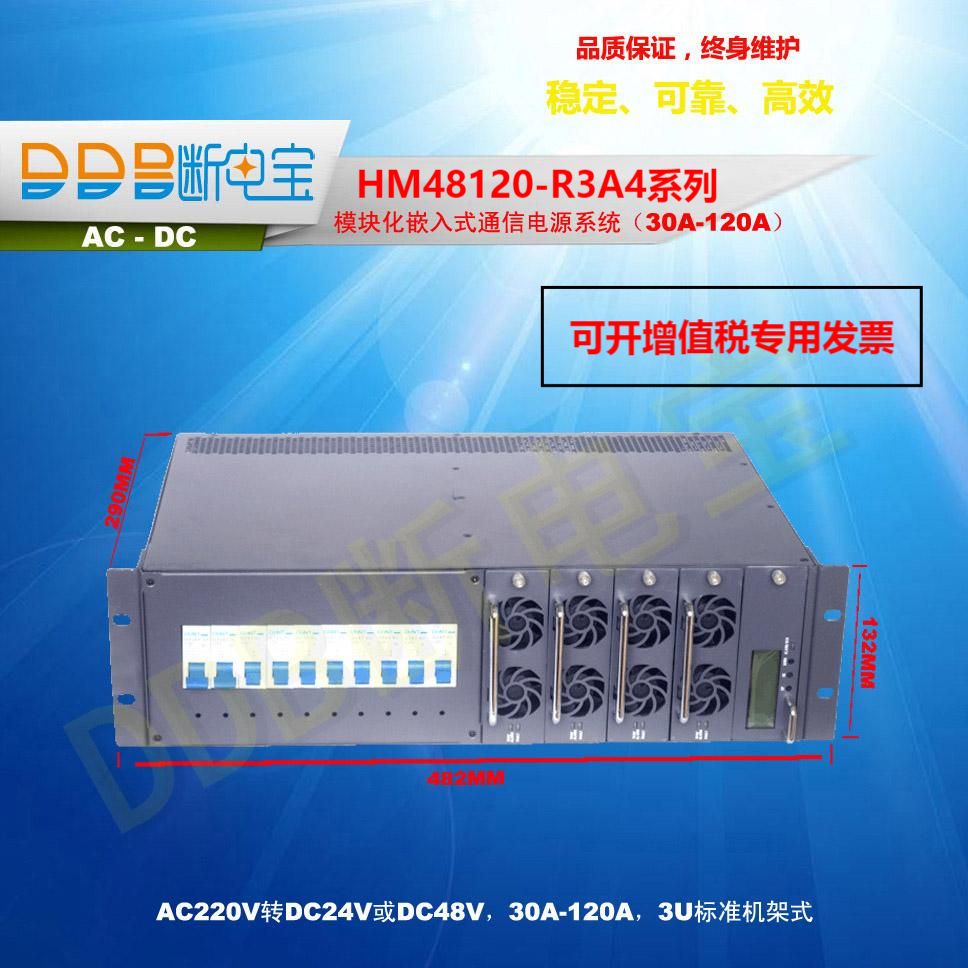

HM48120-R3A4系列模块化嵌入式通信电源系统：

型号：HM48120-R3A4

规格：AC220V转-DC48V，30A-120A，3U标准19英寸机架式

满配：RM4830热插拔整流电源模块*4块+RM-A热插拔监控模块*1块+HM48120-R3配电机架*1套

配电：交流输入1路，负载输出6路，电池2路（可定制交直流双输入）

接线：前置（后置）可任选

备注：模块可自由配置，客户根据自己实际需求订货，订货前跟我司销售人员确定清楚再下单！此商品可开增值税专用发票！



      我公司主要经营通信电源、高频开关电源、嵌入式通信电源系统、高频逆变电源、模块化逆变电源系统、工频逆变电源、DC-DC直流变换器、交直流一体化电源、高频UPS电源、模块化高频UPS电源、工业级工频UPS电源、蓄电池等机房能源产品。

DC电源解决方案全系列产品选型如下：

A.通信高频开关电源10A-50A

220Vac转48Vdc 1U机架式（HD4810-R1、HD4820-R1、HD4830-R1）

220Vac转48Vdc 2U机架式（HD4810-R2、HD4820-R2、HD4830-R2、HD4850-R2）

B.电力高频开关电源500W-1500W

220Vac转110Vdc 2U机架式（HD11005-R2、HD11010-R2、HD11015-R2）

220Vac转220Vdc 2U机架式（HD22003-R2、HD22005-R2、HD22007-R2）

C.嵌入式通信电源系统30A-700A

220Vac转24Vdc （HM2460-R1A2、HM2490-R3A3、HM24120-R3A4、HM24150-R3A5、HM24200-R6B4、                                          HM24450-R9B9、HM24700-R12A14）

220Vac转-48Vdc （HM4860-R1A2、HM48100-R1B2、HM4890-R2A3、HM4890-R3A3、HM48120-R3A4、                                           HM48150-R3A5、HM48200-R6B4、HM48450-R9B9、HM48700-R12A14）

D.组合式一体化通信电源系统柜50A-1000A

220Vac或380Vac转-48Vdc 屏柜式（HZ48100-PB2、HZ48200-PB4、HZ48300-PB6、HZ48400-PB8、HZ48500-                                                                 PB10、HZ48600-PB12、HZ48800-PB16、HZ481000-PB20）

E.DC-DC直流变换电源3A-50A

24V直流变换器

220Vdc转24Vdc 2U机架式（HDD2410-220V、HDD2420-220V、HDD2430-220V、HDD2450-220V）

110Vdc转24Vdc 2U机架式（HDD2410-110V、HDD2420-110V、HDD2430-110V、HDD2450-110V）

48Vdc转24Vdc 2U机架式（HDD2410-48V、HDD2420-48V、HDD2430-48V）

48V直流变换器

220Vdc转48Vdc 2U机架式（HDD4810-220V、HDD4820-220V、HDD4830-220V、HDD4850-220V）

110Vdc转48Vdc 2U机架式（HDD4810-110V、HDD4820-110V、HDD4830-110V、HDD4850-110V）

24Vdc转48Vdc 2U机架式（HDD4810-24V、HDD4820-24V）

110V直流变换器

220Vdc转110Vdc 2U机架式（HDD11005-220V、HDD11010-220V、HDD11015-220V）

48Vdc转110Vdc 2U机架式（HDD11005-48V、HDD11010-48V）

220V直流变换器

110Vdc转220Vdc 2U机架式（HDD22003-110V、HDD22005-110V、HDD22007-110V）

48Vdc转220Vdc 2U机架式（HDD22003-48V、HDD22005-48V）

F.交直流一体化电源1K-3K/6A-30A

220Vac、48Vdc转220Vac、48Vdc 1U机架式（H1KD4806-R1、H1KD4830-R1、H2KD4806-R1、H2KD4830-R1、                                                                                H3KD4806-R1、H3KD4830-R1）

l   HM48120-R3A4系列-48V嵌入式通信电源系统

       30A-120A/1605W-6420W

产品简介：



HM48120-R3A4系列-48V嵌入式通信电源系统包括HM48120-R3A1、HM48120-R3A2、HM48120-R3A3、HM48120-R3A4等一系列不同规格产品，它满足30A到120A的直流电流输出，是广泛应用于移动通信、程控交换机、接入网设备、电信设备、服务器、局域网、通信机房基站等通信领域的通信直流电源产品。HM48120-R3A4系列-48V嵌入式通信电源系统各功能单元采用标准化设计，电源高度采用3U标准19英寸机架式设计，结构小巧，易安装，支持标准19英寸机架或嵌入式机柜等多种安装方式；HM48120-R3A4系列-48V嵌入式通信电源系统采用全桥软开关技术，效率高，可达91％以上。整流模块采用无损伤热插拔技术，即插即用，更换时间小于1min。完善的电池管理，有负载下电和电池低电压保护（LVLD＋LVBD）及二次下电功能，能实现温度补偿、自动均浮充控制、自动调压、电池容量计算、在线电池检测等功能。HM48120-R3A4系列-48V嵌入式通信电源系统采用网络化设计，提供多种通信接口（如RS485、干接点），组网灵活，可实现本地和远程监控，无人值守。HM48120-R3A4系列-48V嵌入式通信电源系统同时还具备完备的故障保护、故障告警功能，完备的交、直流侧防雷设计，适应多雷暴地区。全正面的操作和维护，可以靠墙安装，有效节约空间。HM48120-R3A4系列-48V嵌入式通信电源系统超低辐射，采用先进的电磁兼容设计，整流模块能够满足《通信电源设备电磁兼容性限值及测量方法》（中华人民共和国通信行业标准YD/T983）.

产品铭牌：



品牌：断电宝

产品型号：HM48120-R3A1/HM48120-R3A2/HM48120-R3A3/HM48120-R3A4（可选）

产品规格：220Vac转-48Vdc，30A-120A，3U标准19英寸机架式

交流输入：1路220Vac（需2路220Vac输入或者交、直流同时输入需定制）

负载分路：6路-48Vdc

电池分路：2路48Vdc

额定电流：30A/60A/90A/120A（可选）

满配配置：HM48120-R3配电机架*1套+RM4830热插拔电源模块*4块+RM-A热插拔监控模块*1块

工作模式：AC/DC（交流转直流）

系列分类：模块化嵌入式

接线方式：前接线/后接线（可选）

外观结构：3U标准19英寸机架式

应用场景：



程控交换机

接入网设备

BBU、RRU

服务器、传输网

通信基站

IDC数据中心

型号说明：

H M 48 120 - R3 A4 系列型号说明

H：品牌“断电宝”缩写

M：模块化嵌入式机型

48：直流输出-48Vdc

120：额定电流120A

R3：3U标准19英寸机架式

A4：48V30A电源模块*4块

性能特点：



l HM48120-R3A4系列-48V嵌入式通信电源系统有负载采用有源功率因素补偿技术，功率因素值达0.98。

l HM48120-R3A4系列-48V嵌入式通信电源系统交流输入电压正常工作范围宽至90V-290V。

l HM48120-R3A4系列-48V嵌入式通信电源系统整流模块采用全桥软开关技术，效率可达91％以上。

l HM48120-R3A4系列-48V嵌入式通信电源系统完善的电池管理，有负载下电和电池低电压保护（LVLD＋LVBD）及二次下电功能，能实现温度补偿，自动均浮充控制、自动调压、电池容量计算、在线电池检测等功能。

l HM48120-R3A4系列-48V嵌入式通信电源系统整流模块采用无损伤热插拔技术，即插即用，更换时间小于1min。

l HM48120-R3A4系列-48V嵌入式通信电源系统网络化设计，提供多种通信接口（如RS485、干接点），组网灵活，可实现本地和远程监控，无人值守。

l HM48120-R3A4系列-48V嵌入式通信电源系统完善的交、直流侧防雷设计，适用多雷暴地区。

l HM48120-R3A4系列-48V嵌入式通信电源系统完备的故障保护、故障报警功能。

l HM48120-R3A4系列-48V嵌入式通信电源系统全正面的操作和维护，可以靠墙安装，有效节约空间。

l HM48120-R3A4系列-48V嵌入式通信电源系统超低辐射，采用先进的电磁兼容设计，整流模块能够满足《通信电源设备电磁兼容性限值及测量方法》（中华人民共和国通信行业标准YD/T983）

技术参数：



型号

HM48120-R3A1

HM48120-R3A2

HM48120-R3A3

额定电流

30A/1605W

60A/3210W

90A/4815W

120A/6420W

交流输入

额定输入电压

220V AC

交流输入范围

90V-175V  /  176V-290V

输入电流

9.8A / 10.0A

19.6A / 20.0A

29.4A / 30.1A

39.2A / 40.1A

过压保护点

300V AC（可自动恢复）

过压恢复点

290V AC（回差不小于5V）

欠压保护点

85V AC（可自动恢复）

欠压恢复点

90V AC（回差不小于5V）

输入过流保护

交流输入侧具有空开做为保护

交流输入频率

45-65 Hz

功率因素

≥0.98 （额定负载）

效率

≥91％

直流输出

输出标称电压

48V DC （实际输出53.5V）

输出电压范围

42-58V DC

额定输出电流

15A /30A

30A/60A

45A/90A

60A/120A

输出功率

802.5W/1605W

1605W/3210W

2407.5W/4815W

3210W/6420W

纹波(峰峰值)

200mv

稳压精度

≤±1％

负载调整率

源调整率

接线方式

交流输入：空气开关；直流输出：铜排、空气开关，前接线

配置

热插拔模块

4830整流模块×1PCS，监控模块×1PCS

4830整流模块×2PCS，监控模块×1PCS

4830整流模块×3PCS，监控模块×1PCS

4830整流模块×4PCS，监控模块×1PCS

配电

交流输入：32A2P×1路；负载：20A1P×2路、32A1P×4路；电池：60A1P×2路

特性

具备功能

具有RS485通信接口、遥控开/关机、热插拔、自主均流功能

保护

输入过欠压保护、输出过欠压保护、输出过流保护、

电池下电保护、过温低温保护、短路保护

环境

工作温度

﹣25℃ - ﹢55℃

储存温度

﹣40℃ - ﹢80℃

湿度

10％- 90％ （相对湿度，不凝固）

大气压力

70 -106 KPa

海拔高度

0 - 3000M

冷却方式

风机强制冷却

绝缘等级

输入-输出    3000Vdc/10mA/1min 无飞弧，无击穿

输入-输出    2500Vdc/10mA/1min 无飞弧，无击穿

输出-机壳    700Vdc/10mA/1min  无飞弧，无击穿

绝缘电阻     在正常大气压下，相对湿度为90%，试验电压为直流500V时，电源输入对输出、输入对地、输出对地的绝缘电阻均不低于 10MΩ，漏电流＜3.5mA

重量(净重/毛重)Kg

8KG/10KG

10KG/12KG

12KG/14KG

16KG/18KG

机器尺寸

482mm（宽）×132mm（高）×300mm（深）
