液位控制器/UQK-60系列浮球（筒）液位开关

　　uqk-60系列浮球液位开关适用于工业生产过程中敞开或承压容器内的液位控制.浮球开关分防爆和非防爆两大类.具有使用安全、性能可靠、维修方便.克服了其他类型控制器只能在大修期间进行维护的弊病.但该仪表不适用于粘度过大、容易结晶及不锈钢有腐蚀作用的介质.

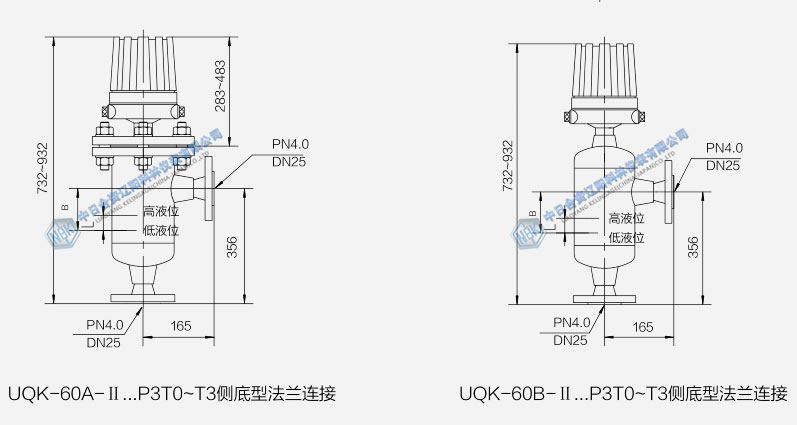

　　uqk-60a/b系列浮球液位开关是以浮球为感应元件,浮球与磁力管刚性连接.在支点上转动的开关机构上安装一个性磁铁,当浮子随着液位升高时,他提起内连杆上吸磁块进入磁铁的磁场中,然后磁铁把非磁性的密封套管迅速闭合,使开关动作.密封套管在开关机构与工艺过程之间提供了静态压力边界.当液位下降时,复位弹簧使磁铁缩回,从而解除开关机构的动作,液位的控制和报警.实现了液位自动控制过程.

●公称压力：≤25.0mpa;
●基本误差：液位控制±4mm;界位控制±6mm;
●环境温度：-40℃～85℃；
●工作温度：-40℃～350℃；
●介质密度：液 位 ≥0.55g/cm3;
            界位密度差 ≥ 0.25g/cm3;
●连接方式：内螺纹：1′npt或zg1′ (可按用户要求选用);
            法兰连接：hg20615～20635-2009 dn25 (可按用户要求选用);

●防护等级：ip65;

●接液材质：浮球及控制机构均采用不锈钢(注:用户无要求时,高出外浮筒材质一个等级);

●关联设备：安全栅;

触点容量:

注：1、本质安全型仅用于24vdc,50ma;
    2、本质安全型仅用于舌簧、水银开关。

控制范围：

液/界位控制

注：1、b-低液位 l-控制范围
    2、控制范围和低液位点可根据订货要求订做>

　　uqk-60c/d系列浮球液位开关是以浮球为感应元件，浮球与磁力管刚性连接。在支点上转动的开关机构上安装一个性磁铁，当浮子随着液位升高时，他提起内连杆进入磁铁的磁场中，然后磁铁把非磁性的密封套管迅速闭合，使开关动作。密封套管在开关机构与工艺过程之间提供了静态压力边界。当液位下降时，复位弹簧使磁铁缩回，从而解除开关机构的动作，液位的控制和报警。实现了液位控制过程。

●公称压力：≤25.0mpa;
●基本误差：液位控制±4mm;
●环境温度：-40℃～85℃；
●工作温度：-40℃～350℃；
●介质密度：液位≥0.55g/cm3;
●连接方式：内螺纹：1～4′npt或zg(可按用户要求选用);
            法兰连接:hg20615～20635-2009 dn25～100(可按用户要求选用);

●防护等级：ip65;

●接液材质：浮球及控制机构均采用不锈钢(注:用户无要求时,高出外浮筒材质一个等级);

触点容量:

控制范围:

液/界位控制

注：1、b-低液位 l-控制范围
    2、控制范围和低液位点可根据订货要求订做

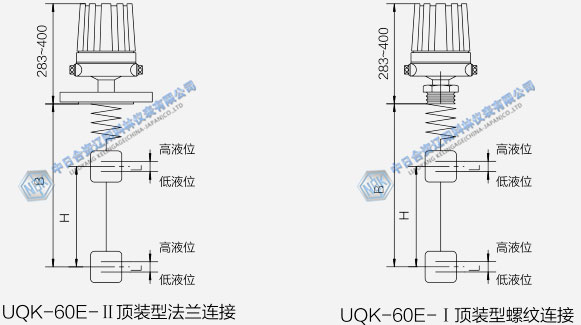

　　uqk-60e顶装浮子(球)液位开关基于浮力原理是以浮子为感应元件，两浮子同时悬挂一根钢丝绳上，即弹簧被重于液体的浮子加载，浮子沉没在液体里时浮力产生变化，致使弹簧向上位移。弹簧上端与磁力管连接.在支点上转动的开关机构上安装一个性磁铁，当浮子随着液位升高时，他提起内连杆进入磁铁的磁场中，然后磁铁把非磁性的密封套管迅速闭合，使开关动作。密封套管在开关机构与工艺过程之间提供了静态压力边界。当液位下降时，复位弹簧使磁铁缩回，从而解除开关机构的动作，液位的控制和报警。实现了液位自动控制过程。

●公称压力：≤10.0mpa;
●基本误差：液位控制±10mm;
●工作温度：-40℃～150℃；
●介质密度：≥0.65g/cm3;
●连接方式：内螺纹：2 1/2′npt或zg2 1/2′;
            法兰连接：hg20615～20635-2009 dn80(可按用户要求选用)；

●防护等级：ip65;

●接液材质：浮球及控制机构均采用不锈钢(注:用户无要求时,高出外浮筒材质一个等级);
