LLJ02型轨道机车车辆 客货车 液压 电动落轮机

一、概  述
      主要用途及适用范围：落轮机是车辆在不推出转向架的情况下，在专门的台位上进行轮对更换的工艺装备，适用于国内铁路各种型号客、货车。结构紧凑，操作简单，易于维护，占地面积小。

二、结构特点

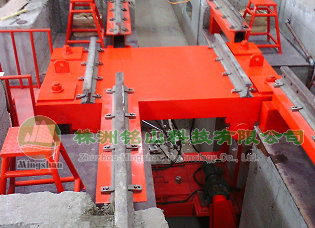

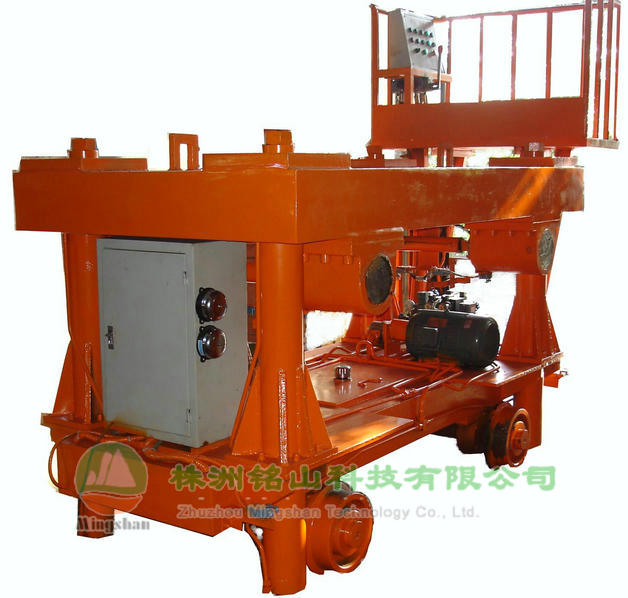

      1、落轮机主要由落轮部分、小车部分、液压系统及电控部分组成。落轮机安装在位于地面之下的行走通道里。在行走通道底部铺设两条钢轨，小车在钢轨来回运动。而落轮部分液压系统和电控部分均安装于小车上，可以随小车一起运动。
      2、落轮机工作是通过落轮部分的四个升降油缸升降，带动落轮架升降，落轮架上部安装两条钢轨，与被行走通道断开的线路钢轨衔接。通过落轮架升降，进行落轮。落轮架下部安装四个桥架油缸同时驱动的四个安全柱销，安全柱销伸出后插入位于基础座上的柱销座内，组成安全桥架，以保证车辆通过或停留时安全。

三、主 要 技 术 参 数
      1、升降油缸行程：13200mm
      2、升降油缸举升力：30t
      3、升降速度：0.5~0.8m/min
      4、工作压力：7mpa
      5、小车行走速度：5m /min
      6、设备总功率：9kw
