国内品牌威特力自动半球机(多种规格)
更新时间:2018-09-06 11:59:41 信息编号:3476996 发布者IP:14.217.136.241 浏览:71次- 供应商
- 东莞新科炬机械制造有限公司 商铺
- 认证
- 资质核验:已通过营业执照认证入驻顺企:第11年主体名称:东莞新科炬机械制造有限公司
- 报价
- 请来电询价
- 品牌
- 威特力
- 型号
- VT-22P
- 关键词
- 半球机,手动半球机,自动半球机
- 所在地
- 东莞市大朗镇松木山工业区美景西路208号
- 联系电话
- 0769-85077000
- 手机号
- 18825735468
- 业务经理
- 钱菊 请说明来自顺企网,优惠更多
- 让卖家联系我
产品详细介绍

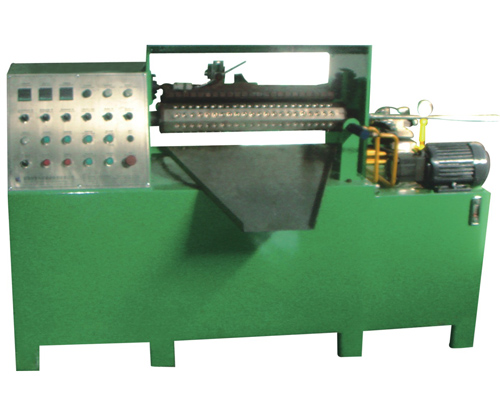

自动半球机
一、自动半球机技术参数
二、自动半球机设备说明
全自动半球机由位于顶部的电加热锡液保温箱、油缸驱动的锡液阀、油缸驱动带电加热保温控制的自动浇包、电机驱动自动回转的8位回转半球模及溜槽等组成。用于锡、铅及其合金的半球材铸造。
保温箱用于储存金属熔液并自动控制其温度达到工艺要求。保温箱体采a3钢板焊接,内胆采用不锈钢板焊接,采用电热管加热。
保温箱内设有油缸驱动锥密封自动锡液阀。当自动浇包回到平位,包内锡液液面高度低于液位计设定液位时,控制系统打开锡液阀,锡液经其下方导锡管流入自动浇包。浇包内锡液液面达到液位计设定上限时,自动关闭锡液阀。
自动浇包为整件特厚钢板经精密机加工制作,以使22个浇嘴处于同一平面上,达到保证一次浇注22件半球的尺寸及重量精度要求;自动浇包设有电加热及其温度控制系统,以达到控制浇注温度,防止浇嘴堵塞的目的。自动浇包由油缸驱动实现自动浇注,即当包内锡液液面达到设定液位,8位转位半球模具在待浇注位置时,控制系统使浇注油缸动作驱动浇包实施浇注,浇包转动通过其22个浇嘴倾倒其内锡液于半球模具之相对应的22个半球模腔内。通过对自动浇包转动角度的限位实现锡液浇注量的控制。
自动回转8位半球模采用热作模具钢整体加工制作。周向为8位,可作2种或4种规格产品;每位轴向布置22个模膛与自动浇包22个浇嘴对应,即实现一次自动浇注22件产品。通过左右模具两端的旋转阀将冷却水通入8位回转模具内,以加快铸件及模具冷却,达到增加产能目的。8位半球模具由电机经减速机及摩擦离合器驱动转动,其周向定位有定位块及油缸定位,即油缸活塞杆伸出,安装于模具上的定位块喷到活塞杆,摩擦离合器打滑,模具回转被阻止转动实现定位。当自动浇注完成,并达到设定铸件冷却时间时,系统自动控制油缸活塞杆缩回,摩擦离合器摩擦力驱动模具回转。有铸件的的模腔转至下方时,铸件在重力及离心力作用下脱出模腔。同时在油缸及定位块共同作用下,对模具实现周向定位,转至上方位置模腔实行自动浇注,如此循环即可实现全自动半球件铸造。
脱出模腔的铸件经模具下方的溜槽收集于容器内。
适用范围:用于有铅、无铅半锡球的浇铸。
三、自动半球机设备特点
1.生产效率高,产量大:机器是能够自动连续工作的,减少了采用手工浇铸装取锡水的工作量,高效省力。
2.计量,重量可控:计量是通过电磁阀控制执行元件动作的,可以准确地控制锡壶倒锡水的时间。
3.操作方便,安全可靠:锡水的浇铸是控制系统自动完成的,不需像手工浇铸那样劳动强度大,只需在控制面板上操作便可轻松完成。锡水是高温物品,在手工浇铸中往往容易把操作人员烫伤,采用机器浇铸,就能避免这种情况发生。
4. 可以生产2种或4种规格产品,调整简单。
