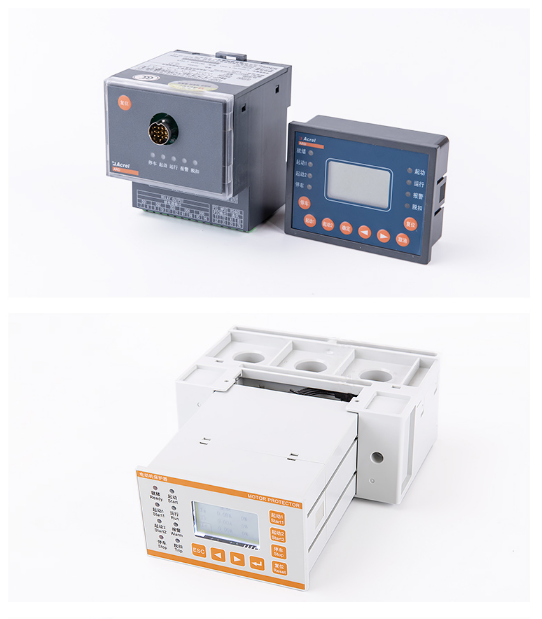

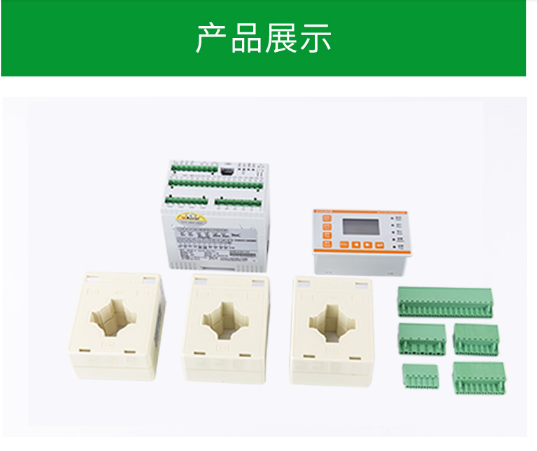

安科瑞智能电动机保护器ARD2F

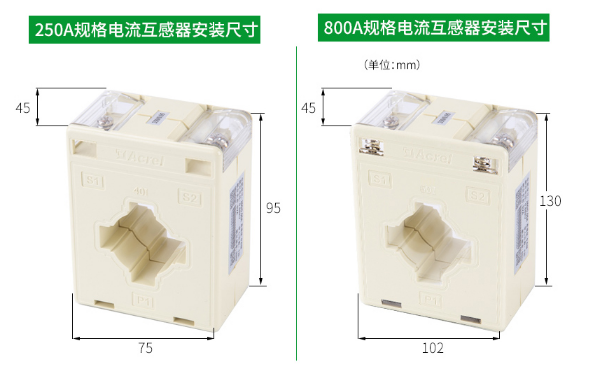

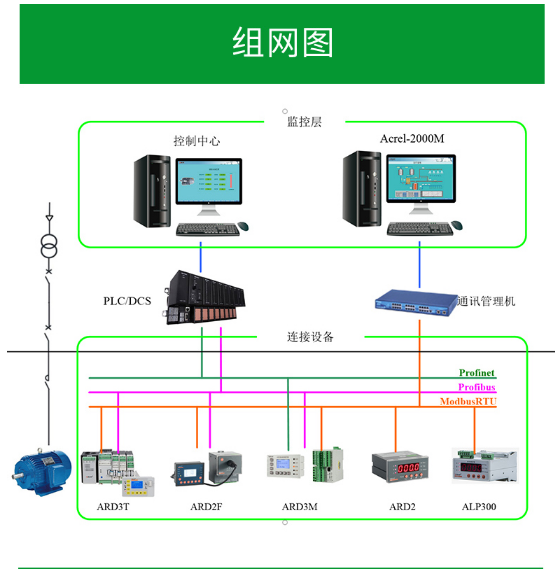

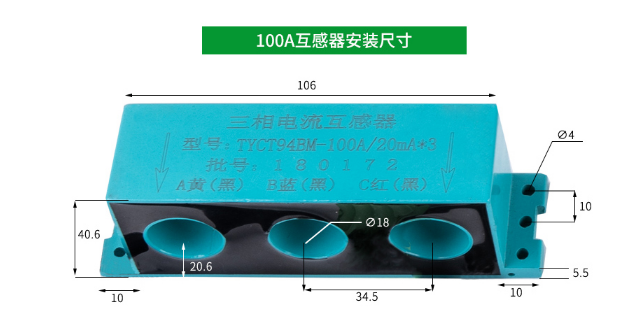

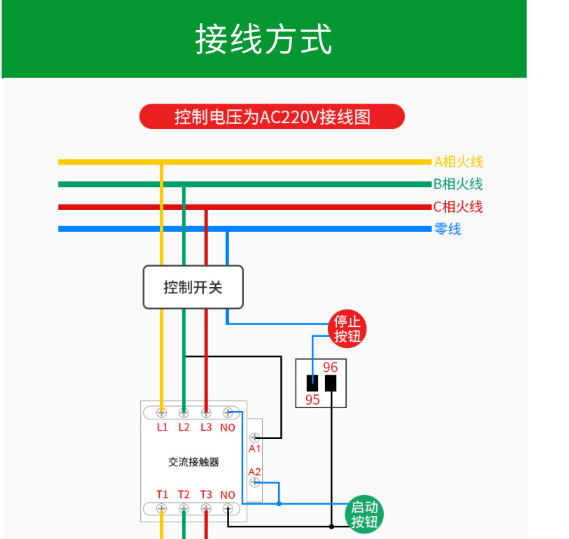

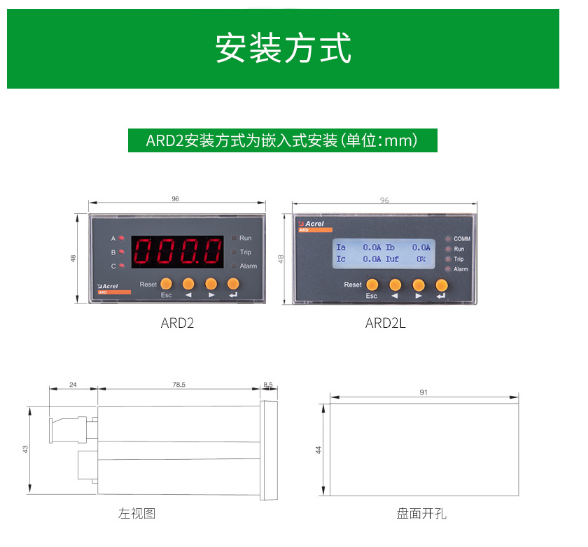

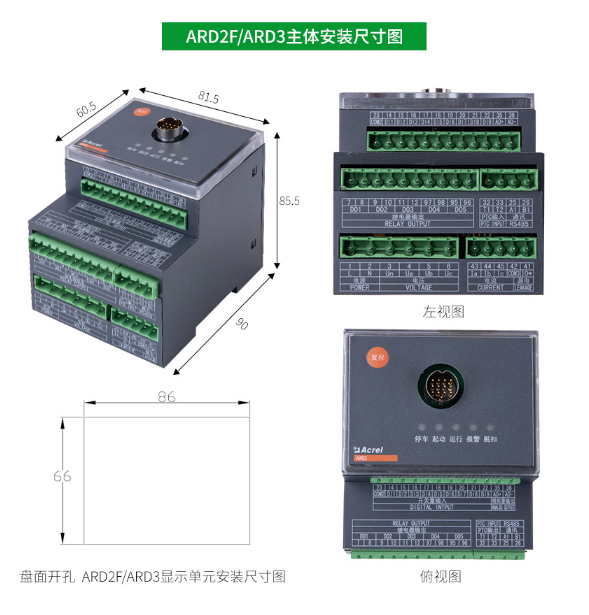

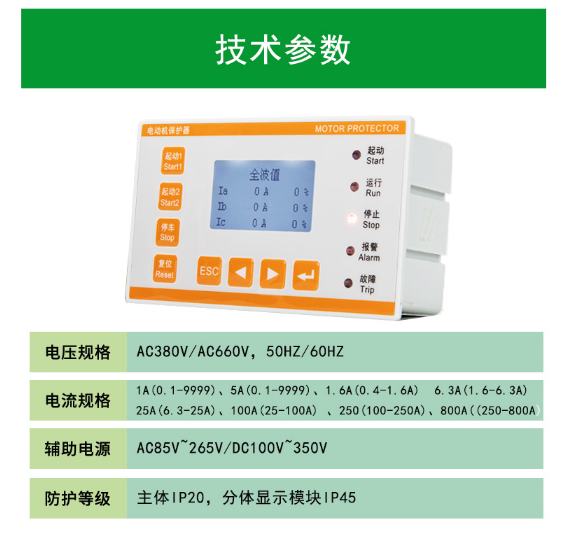

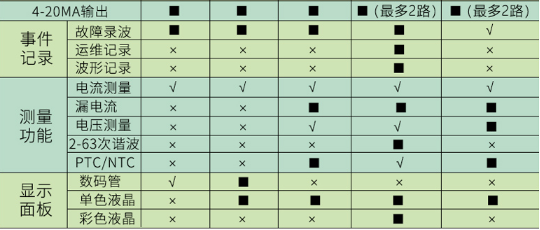

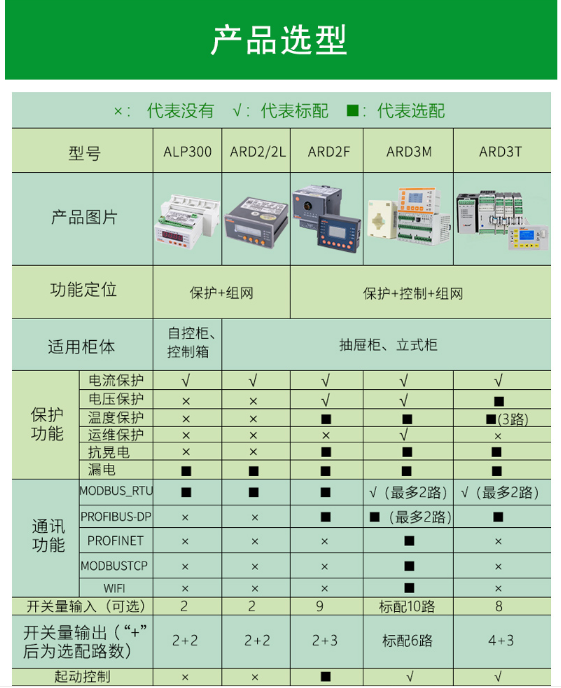

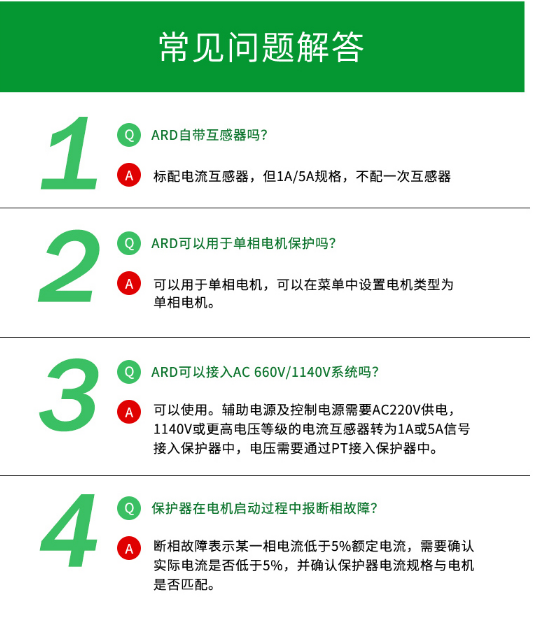

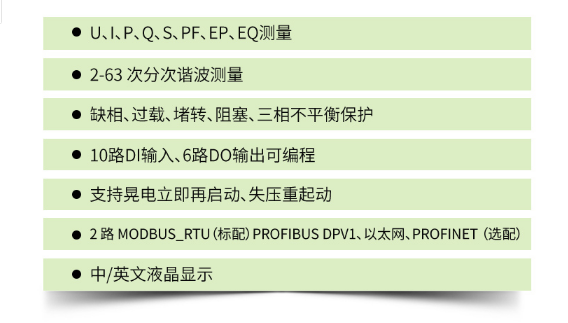

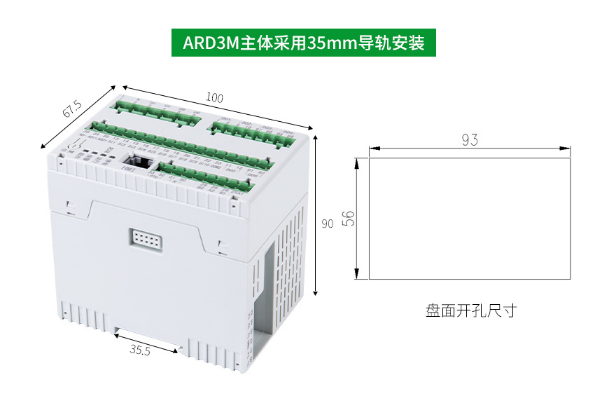

详细信息请联系：安科瑞电气股份有限公司 技术支持 郤（que）佳佳 1 　概述 　　ard系列智能电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。产品有ard2简易型系列和ard3型系列两大类。ard保护器可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。 2 　符合标准 　　gb/t14048.1-2000低压开关设备和控制设备总则 　　gb14048.4-2010机电式接触器和电动机起动器（含电动机保护器） 　　gb14048.5-2001低压开关设备和控制设备 控制电路电器和开关元件，第1部分：机电式控制电路电器 　　gb/t17626.4-2006电快速瞬变脉冲群抗扰度试验 　　gb/t17626.5-2006浪涌（冲击）抗扰度试验 　　jb/t 10736-2007 低压电动机保护器 3 　适用环境 　　工作温度：-10℃~+55℃ 　　贮存温度：-20℃~+65℃ 　　相对湿度：5%~95%不结霜 　　海拔：≤2500m 　　污染等级：2级 　　防护等级：ip20 　　安装类别：iii级 　　运用场合：煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域 4 　产品规格 4.1 ard2系列智能电动机保护器 4.1.1 功能 　　ard2系列智能电动机保护器（以下简称保护器），采用Zui新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的过载、断相、不平衡、欠载、接地／漏电、阻塞、外部故障等多种情况进行保护，并设有soe故障事件记录功能，方便现场维护人员查找故障原因。 4.1.2 型号说明 　　 额定电流  表1 选配保护器额定电流(a) 互感器匝数(一次) 整定电流is范围(a) 电动机功率(kw) 1.6 1 0.4-1.6 0.37-0.75 6.3 1 1.6-6.3 1.1-3 25 1 6.3-25 5.5-15 100 1 25-100 18.5-55 250 1 63-250 75-132 800 1 250-800 160-440 附加功能  表2 附加功能 代号 通讯接口 c 漏电保护 l 4～20ma模拟量输出 m 2路开关量输入(外部故障保护) k soe事件记录 sr 注：远程起动需选配通讯功能，当09、10作为远程起动控制后无独立输出报警接点。 4.1.3 技术指标 4.1.4  外形及尺寸(mm) 　　●主体模块 　　●互感器     4.1.5 接线端子 4.1.6 应用方案 　　●直接起动模式接线图 　　点此处见（详情） 　　● 星—三角起动模式接线图 　　点此处见（详情）   4.2 ard2f系列智能电动机保护器 4.2.1 功能 　　ard2f系列智能电动机保护器（以下简称保护器），采用Zui新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动超时、过载、堵转、断相、不平衡、欠载、接地/漏电、阻塞、过压、欠压、绕组超温等多种情况进行保护，设有soe故障事件记录功能，方便现场维护人员查找故障原因，并通过lcd中文液晶显示屏、状态指示灯等各种方式，将电机的运行状态清晰、直观地显示出来。适用于煤矿、石化、冶炼、电力、船舶以及民用建筑等领域。该保护器具有rs485远程通讯接口，dc4~20ma模拟量输出，方便与plc、pc等控制机组成网络系统，实现电动机运行的远程监控。 4.2.2 型号说明 　　 4.2.3 技术指标 4.2.4 外形及尺寸(mm) 　　●主体模块 　　●显示单元 　　●互感器 　　同ard2互感器部分     ●抗晃电模块     ●ac380v电源模块 4.2.5 接线端子 4.2.6 应用方案 　　●保护模式接线图 　　点此处见（详情） 　　●直接起动模式接线图 　　点此处见（详情）   4.3 ard3系列智能电动机保护器 4.3.1 功能 　　ard3智能电动机保护器（以下简称ard3），适用于额定电压至ac 690v、额定电流至ac 800a、额定频率为50/60hz的电动机。产品体积小，结构紧凑，安装方便，在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用，提高了控制回路的可靠性和自动化水平。 　　ard3采用模块化的产品结构形式，包括主体（保护控制功能模块）、互感器检测模块、远程显示模块。根据需要选配ard3的功能模块或附件，与接触器、电动机起动器等电器元件构成电动机控制保护单元，有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。 4.3.2 型号说明 　　 表1  额定电流 保护器额定电流 变比设置 互感器一次侧圈数 适用电机范围（kw） 可整定电流范围(a) 1 支持 5圈 0.12-250 0.1-999 5 1圈 0.12-250 0.1-999 1.6 不支持 1圈 0.12-0.55 0.4-1.6 6.3 1圈 0.75-2.2 1.6-6.3 25 1圈 3-11 6.3-25 100 1圈 15-45 25-100 250 1圈 55-132 63-250 800 1圈 160-250 250-800 表2 额定电流附加说明 电动机额定功率（kw） 电动机额定电流（a） 选配保护器 额定电流 整定电流范围（a）     电动机额定功率（kw） 电动机额定电流（a） 选配保护器额定电流 整定电流范围（a） 0.12 0.42 1.6 0.40-1.6 30 57 100 25-100 0.37 1 1.6 0.40-1.6 37 69 100 25-100 0.55 1.5 1.6 0.40-1.6 45 81 100 25-100 0.75 2 6.3 1.6-6.3 55 100 100 25-100 1.1 2.5 6.3 1.6-6.3 75 135 250 63-250 2.2 5 6.3 1.6-6.3 90 165 250 63-250 3 6.5 25 6.3-25 110 200 250 63-250 5.5 11 25 6.3-25 132 240 250 63-250 7.5 14.8 25 6.3-25 160 285 800 250-800 11 21 25 6.3-25 200 352 800 250-800 15 28.5 100 25-100 220 388 800 250-800 18.5 35 100 25-100 250 437 800 250-800 22 42 100 25-100 / / / / 注：表2数据适用于ac400v，50hz，1500转/分的四极鼠笼式电动机 表3 起动方式 起动方式 代号 手动模式 a 两步模式 h 双速起动 f 保护方式 j 表4 附加功能 附加功能 代号 通讯功能，协议为modbus-rtu c 通讯功能，协议为profibus-dpv0 cp 剩余电流保护（漏电） l 电压功能（功率、功率因数） u 温度保护 t 4～20ma模拟量输出 m te时间保护 te 电能（包括电压功能） ep 失压重起（抗晃电） su（包括电压、故障记录功能） 故障记录 sr   表5  显示方式 显示方式 代号 分体液晶显示，模块尺寸为90×70，开孔86×66（单位mm） 90l 注：     1、附加功能可以同时选择多种，起动方式、额定电流只能选择一种，如有一台电动机电流为45a，变频起动，需要有通讯功能、剩余电流保护、温度保护功能，显示方式为分体液晶显示，订货型号为ard3—100r/ltc-90l。     2、剩余电流分为接地电流和漏电流，二者只能选其一。接地电流采用三相电流矢量和叠加而成；漏电流通过使用零序互感器检测，在订货时注明漏电流信号量程，便于出厂设置。     3、4～20ma模拟量出厂默认为电动机2倍额定电流，即电动机2倍额定电流对应20ma，0对应4ma。用户可选择模拟量对应的电量参数：如a相电流，b相电流，c相电流，ab线电压，bc线电压，ca线电压，有功功率等。dc4ma对应所选变量的Zui小值，dc20ma对应所选变量的Zui大值，订货时注明具体要求，否则按默认值设置。     4、过载保护选择是te时间保护或反时限过载保护，默认是反时限过载保护，需要te保护时要在订货单中注明，否则按默认值设置。     5、电动机保护器应与其产品编号一致的电流互感器、零序电流互感器配套使用。     6、通讯功能c、cp只能二选一。 4.3.3 技术指标 技术参数 技术指标 保护器辅助电源 ac/dc 110 / 220v，ac 380v，功耗15va 电机额定工作电压 ac220v / 380v / 660v，50hz / 60hz 电动机额定工作电流 1 (0.1-999) 采用小型专用电流互感器检测模块 5 (0.1-999) 1.6（0.40a-2.00a） 6.3（1.6a-6.3a） 25（6.3a-25a） 100（25a-100a） 250（63a-250a） 采用外置电流互感器 800（250a-800a） 继电器输出触点容量 阻性负载 ac250v、6a 开关量输入 9路无源干结点（9di） 通讯 modbus-rtu、profibus-dpv0 环境 工作温度 -10ºc～55ºc 贮存温度 -25ºc～70ºc 相对湿度 ≤95﹪不结露，无腐蚀性气体 海拔 ≤2000m 污染等级 2级 防护等级 主体ip20，分体显示模块ip45（安装在柜体面板时） 安装类别 iii级   4.3.4 功能配置 4.3.5 外形及尺寸(mm) 　　●主体模块 　　●显示单元 　　●互感器   　　●抗晃电模块 　　●ac380v电源模块 4.3.6 接线端子 4.3.7 应用方案 ●保护模式接线图     保护模式：电动机的起、停是通过现场按钮或装置来控制的（保护器本身不控制电动机的起、停）。通电后，保护继电器闭合，按下sb2时，km线圈得电吸合，接触器km的辅助触点闭合构成自锁回路，电动机开始工作，当按下sb1时，km线圈失电释放，电动机停止工作。     ard3执行保护功能后，主继电器断开，报警继电器吸合，各控制继电器断开，此时如要进行重新起动，应首先使用复位功能，将各继电器状态恢复到起动就绪状态，然后执行相应的起停操作。 ●直接起动模式接线图     直接起动模式：电动机的起、停既可以通过现场按钮来控制，也可以通过总线来控制。     由现场按钮实现的控制过程如下：ard3通电后，保护继电器闭合，按下启动按钮，继电器2得电，km得电吸合，电动机开始工作。按下停止按钮，继电器2失电，km失电释放，电动机停止工作。     由总线实现的控制过程如下：上位机向ard3发送起、停命令，ard3执行相应的起、停操作，ard3通过总线可将电机状态、运行时间、故障次数、故障类型、各类电参数等数据上传给上位机。     ard3执行保护功能后，主继电器断开，报警继电器吸合，各控制继电器断开，此时如要进行重新起动，应首先使用复位功能，将各继电器状态恢复到起动就绪状态，然后执行相应的起停操作。   4.4 ard3t系列智能电动机保护器 4.4.1 功能 　　ard3t智能型电动机保护器（以下简称ard3t），是首家采用模块式设计的产品，拥有专利12项，计算机著作权2项，为国家科技部科技特派员项目（编号：2009gjc00023）。 ard3t可划分为主体模块、测量模块、开关量模块、模拟量模块、温度模块、通讯模块、显示模块共7个模块。产品体积小巧，结构紧凑，适用于额定电压至ac 660v、额定电流至ac 800a、额定频率为50/60hz的电动机。在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用，提高了控制回路的可靠性和自动化水平。 4.4.2 产品特点 　　● 辅助电源支持ac/dc110/220v或ac380v（需另配380v电源模块）。 　　● 模块式设计，分为主体模块、测量模块、开关量模块、模拟量模块、温度模块、通讯模块、显示模块等7个模块。 　　● 模块体积小巧，支持导轨安装、螺丝固定安装。 　　● 附加模块采用总线供电，不需要外接辅助电源。 　　● di/do可自由编程。 　　● di支持无源接点（弱电）或有源节点（强电）输入，有源接点可选交流或直流供电。 　　● 标配过载、堵转、阻塞、欠载、断相、不平衡、ptc保护、外部故障等全面的电动机综合保护功能。 　　● 标配保护模式、直接起动、星三角起动、自耦降压起动、双向起动、单绕组双速起动、双绕组双速起动等多种起动方式，起动方式可现场设定。 　　● 标配故障记录、运行管理信息，方便查询故障原因，进行电机维护。 　　● 标配自起动功能，可通过附加抗晃电模块实现抗晃电、失压重起功能。 　　● 显示部分采用全中文液晶显示。 　　● 可通过添加模拟量模块实现2路4～20ma输入测量和2路4～20ma变送输出。4～20ma变送输出对应参数可自由设定。 　　● 可通过添加温度模块实现3路温度测量保护，可外接传感器类型有pt100、pt1000、cu50、ptc、ntc。 　　● 可通过添加profibus模块实现profibus-dp通讯。 4.4.3 产品组成 　　ard3t的主体和测量模块是必备模块，称为基本模块，实现基本的测量、保护、控制功能，其它模块作为选配模块，由基本模块加选配模块实现复杂功能。 　　100a及以下ard3t产品组成（测量模块中带有电流互感器）： 250a、800a ard3t产品组成： 4.4.4 型号说明 主体开关量为4di、4do，主体开关量类型如表1所示： 表1  主体开关量类型 主体开关量分类 代号 di为无源结点，控制do工作电源为ac220v k1 di为有源结点，dc110v输入，控制do工作电源为ac220v k2 di为有源结点，dc220v输入，控制do工作电源为ac220v k3 di为有源结点，ac220v输入，控制do工作电源为ac220v k4     测量模块包括电流测量模块和电流/电压测量模块两种。电流测量模块、电流/电压测量模块分类见表2，电机电流与ard3t电流测量模块对应关系见表3。 表2  测量模块分类 电机电压（v） 保护器额定电流 电流整定范围（a） 电流测量模块型号 无电压测量功能 1.6 0.40-2.00 a1.6 6.3 1.6-6.3 a6.3 25 6.3-25 a25 100 25-100 a100 250 63-250 a250 800 250-800 a800 ac 380v/660v 1.6 0.40-2.00 ua1.6 6.3 1.6-6.3 ua6.3 25 6.3-25 ua25 100 25-100 ua100 250 63-250 ua250 800 250-800 ua800 注：660v电压功能需要特殊标注，默认为380v。 表3  电机电流与测量模块对应关系 电动机额定功率（kw） 电动机额定电流（a） ard3t电流测量模块 整定电流范围（a）     电动机额定功率（kw） 电动机额定电流（a） ard3t电流测量模块 整定电流范围（a） 0.12 0.42 a1.6 0.40-2.0 30 57 a 100 25-100 0.37 1 a 1.6 0.40-2.0 37 69 a 100 25-100 0.55 1.5 a 1.6 0.40-2.0 45 81 a 100 25-100 0.75 2 a 6.3 1.6-6.3 55 100 a 100 25-100 1.1 2.5 a 6.3 1.6-6.3 75 135 a 250 63-250 2.2 5 a 6.3 1.6-6.3 90 165 a 250 63-250 3 6.5 a 25 6.3-25 110 200 a 250 63-250 5.5 11 a 25 6.3-25 132 240 a 250 63-250 7.5 14.8 a 25 6.3-25 160 285 a 800 250-800 11 21 a 25 6.3-25 200 352 a 800 250-800 15 28.5 a 100 25-100 220 388 a 800 250-800 18.5 35 a 100 25-100 250 437 a 800 250-800 22 42 a 100 25-100 / / / /     如需带有电压功能时，将表3中“ard3t电流测量模块”对应型号更改为“uaxx”，例如：需要电机为5.5kw，带电压测量功能，根据表3查询对应测量模块为“a25”，直接替换为“ua25”。 表4  附加功能     抗晃电功能：su（包括电压功能）。     电能计量功能：ep（包括电压功能）。     te时间保护：te（适用于增安型电动机）。 4.4.5 技术指标 技术参数 技术指标 辅助电源 ac/dc 110 / 220v或ac 380v，功耗≤15va 电机额定工作电压 ac 380v / 660v，50hz / 60hz 电动机额定 工作电流 1.6（0.40a-2.00a） 使用测量模块测量 6.3（1.6a-6.3a） 25（6.3a-25a） 100（25a-100a） 250（63a-250a） 采用外置电流互感器 + 测量模块 800（250a-800a） 漏电流 50ma-1a 采用测量模块 + 漏电流互感器 3a-30a 继电器输出 触点容量 阻性负载 ac250v、6a；dc24v、6a 感性负载 ac250v、2a；dc24v、2a 主体开关量 输入、输出 4di、4do，di可以为无源结点或有源结点，具体见型号说明 开关量模块 4di、3do，di可以为无源结点或有源结点，具体见型号说明 温度模块 外接传感器类型：pt100、pt1000、cu50、ptc、ntc 传感器路数：3路 传感器对应测量范围： pt100/pt1000：-50°c～+500°c cu50：-50°c～+150°c ptc/ntc：100ω～30kω 模拟量模块 可实现：2路4～20ma输入测量，2路4～20ma变送输出 4～20ma输入测量精度±0.5% 4～20ma输出Zui大带载能力为≤500ω 主体通讯 rs485：modbus-rtu 通讯模块 rs485：双modbus-rtu、profibus，具体见型号说明 环境 工作温度 -10ºc～55ºc 贮存温度 -25ºc～65ºc 相对湿度 ≤95﹪不结露，无腐蚀性气体 海拔 ≤2000m 污染等级 3级 防护等级 主体ip20，分体显示模块ip45（安装在柜体上） 安装类别 iii级   4.4.6 功能配置 4.4.7 外形及尺寸     4.4.8 接线端子 4.4.9 注意事项 ●如不标明主体开关量类型，默认为”k1”， di为无源接点，控制do工作电源为ac220v。 ●开关量、温度、模拟量、显示、通讯模块是选配模块，每类模块只能选1种。 ●标配的模块间连接线长度为25mm；标配显示模块连接线长度为1m；标配测量模块连接线长度为1m。 ●显示模块连接线可供选择的长度包括：1m、2m、3m，当标配长度1m不满足使用要求时可选用2m、3m。 ● ard3t通过连接线连接好后，从第一个模块到Zui后模块总长度不超过5m，否则不能保证产品正常工作。  4.4.10 应用方案 100a及以下ard3t保护模式 250a、800a ard3t保护模式 100a及以下ard3t单台就地直接起动 100a及以下ard3t单台星三角就地起动 100a及以下ard3t单台双速单绕组就地起动
