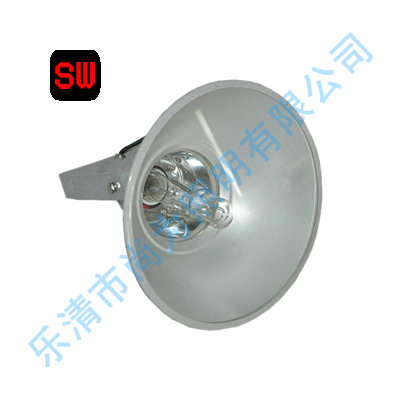

SW7500防水防震投光灯

技术参数

额定电压 交流220v 50hz

功率因数 大于0.9

光源类型         金卤灯/高压钠灯

光源功率         金卤灯（250/400w）/高压钠灯（250/400w）

光通量           21000/36000lm(金卤灯)

防护等级 ip65

防腐等级 wf2

绝缘等级 i

距高比         2.2/1.2

进线口螺纹 g3/4,φ8~φ12mm

外形尺寸 φ420*430mm(灯体)/240*220*160mm(镇流器箱)

重量         5.2kg(灯体)/8.1kg(镇流器箱)



性能特点

    采用内外抗强震结构设计,有效解决了因强烈震动导致灯泡脱落、灯泡寿命缩短，支架断裂等问题;

    以高效气体放电灯做光源，灯泡使用寿命长10000小时以上，特别适合户外大面积无人看守照明;

    采用轻质合金材料和高科技喷涂技术，外壳生锈、腐蚀;

    采用滚边等新工艺，确保外壳整体性好，密封可靠，防水防尘;

    具有良好的电磁兼容性，不会对周边环境造成电磁干扰;

    灯具整体散热性好，可减少故障发生机率。



使用方法

    1.根据现场环境和照明需要,确定灯具的安装和方式后将其固定安装,按灯具到220v电源接点的长度,备好 7~ 10mm的三芯电缆线。

    2.旋下镇流器后盖固定螺钉，打开后盖，然后旋松镇流器电缆引入口的压紧螺母，将电缆线一端穿过压紧螺母引入到控制线路板输入接线座处，把电缆的l、n、地线对应接线座连接固定，在旋紧电缆线压紧螺母并把镇流器的后盖用螺钉坚固。

    3.在选定的安装位置上，用 8mm膨胀螺栓将灯具和镇流器箱进行安装固定，镇流器可安装在距离灯具安装位置50米范围内。

    4.更换灯泡时，首先松开灯头中部的三颗蝶形螺母，然后用力向上扳动灯头尾部，打开灯头，旋下坏灯泡换上新灯泡，Zui后在按相反的顺序将灯头还原。

    警告：拆装、维修灯具及更换灯泡时，必须先切断电源。



注意事项

    1.保持灯体、镇流器外壳的清洁，使灯具具有良好的散热性能。

    2.非专业人员不得随意拆卸灯具和镇流器。

    3.灯具必须可靠接地。

    4.工作时，电源电压需在220v10%以内，以确保镇流器的使用寿命。



适用范围

    尚为sw7500防水防震投光灯适用于各种大型作业、施工现场和建筑物立面等场所的大范围照明，也可满足城市景观以及工程机械、设施等照明需要。
