电池组电压压差综合测试仪 成品电池压差检测器

               电池组电芯电压压差综合测试仪

仪器可在测试整个电池组的电压、内阻、过放电流、短路保护时间等基本参数的同时，还一起测试电池组各个电芯的电压，并比较电芯的电压压差。 并可把所有数据上传至电脑。

背景：在电池组中，把多个电池串联起来，得到所需要的工作电压；把多个电池并联起来，得到更高的容量和更大的电流；电池组串联和并联这两种方法结合起来，就能得到适合的电压电流和容量。如“四串两并”就是：把两组由四节电池串联在一起的电池组并联起来。

{一个电池组的性能是取决于电池组里Zui差的那块电池的性能}。

使用高电压电池组所带来的一个问题，就是有可能遇到电池组里的某一节电池失效的情况，只要一节电池有问题，整个电池组的性能就会受到很大的影响。电池组中存在不匹配的电池，就有可能会中断电流的输送，其余仍然完好的电池就不能把所存储的电量送出来了，使得电池组的使用时间大大缩短。同时，一节性能差的电池，就像是一个堵住水管的塞子，会产生巨大的阻力，阻止电流流过去。而在‘坏’的那节电池呈现很大的内阻时电池组还带有工作负载，那么，将会导致整个电池组的输出电压将大幅度下降。同时在这些情况下还有可能会出现电池组内某些电池短路，将出现意想不到的危险情况。

深圳市德工电子科技有限公司（德工仪器）专门开发了一款具备电池组电芯电压测试功能的电池组电芯电压压差综合测试仪器w604a，这款仪器可测试单个成品电池及两串、三串、四串锂-聚合物电池组；电压在20v以内的18650电池、磷酸铁锂电池、镍氢电池、镍镉电池等多类可充电电池（组）均适用；同时还可测试钢壳铝壳、软包装电芯（组）及多类一次性电池的容量；

仪器功能：

电池电压、负载电压（压差）、内阻、充放功能、过放电流、短路保护时间、识别（热敏）电阻（r1、r2）、短路保护恢复功能、容量测试（慢测项）

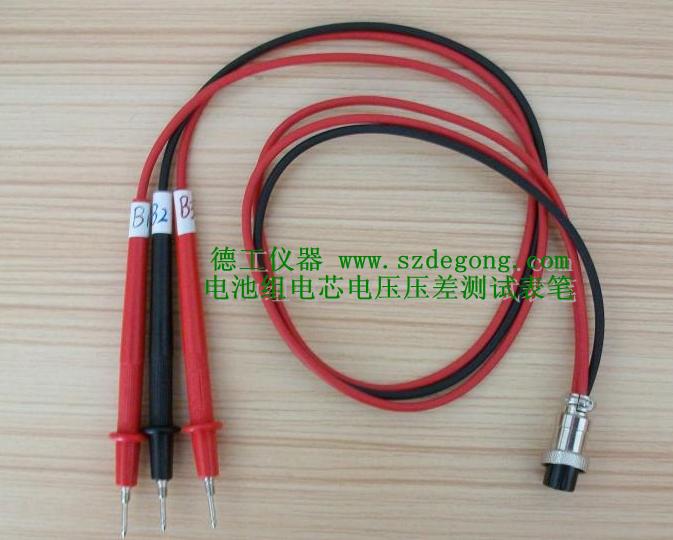

 *电池组各电芯电压、压差测试

1、电池电压v：电池（组）/电芯当前电压，即开路电压；

2、负载电压vo：指带一定负载时电池（组）的电压，检测电池（组）压差；

3、内阻imp：整个电池内阻测试；

4、短路保护时间pt:电池在短路时开启短路保护功能的反应时间；

5、短保恢复spr：测试电池是否具备自恢复电压功能；

6、过放电流ovc：为电池所允许放电的Zui大电流值；。

7、充电功能cha：设置一定的电流给电池进行充电，测试电池充电功能。

8、识别电阻：电池内部识别（热敏）电阻r1、r2检测；

9、容量测试：测试电池/电芯的容量大小（包括充、放电测试；过充、过放保护电压测试）；

  充电时间、充电电流、放电电流、充电终止电压、放电终止电压均可设置。

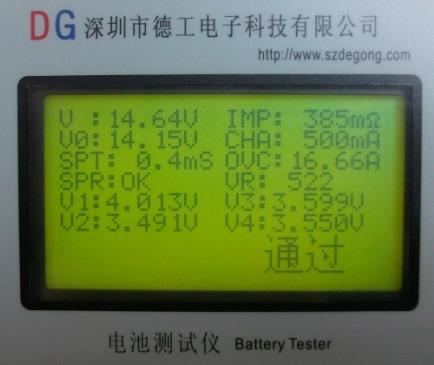

 *10、电池组各电芯电压、压差测试：电池组各个电芯的电压值测试，同时对测试出来的电芯电压值两两对比判断，vr处显示出电芯电压Zui大与Zui小值的差值。

仪器性能特点：

1、测试功能多，测试电池基本参数的同时还包含电池组各个电芯的电压测试、压差测试；

2、每一项测试功能是否测试均可自由选择；

3、各测试功能参数均能直接输入数字设置上下限，不在所设范围内仪器显示真实值但颜色加深、同时蜂鸣器报警；

4、测试结果可选择保留或者清零；

5、激活延时、过流延时、短恢延时值均可自行设置；电压、电流、内阻等各参数均可不拆壳自行校正；

6、仪器自带电池激活功能，测试前测试后均对电池进行激活；可选择测试前是否对电池进行激活；

7、可一键恢复出厂设置；

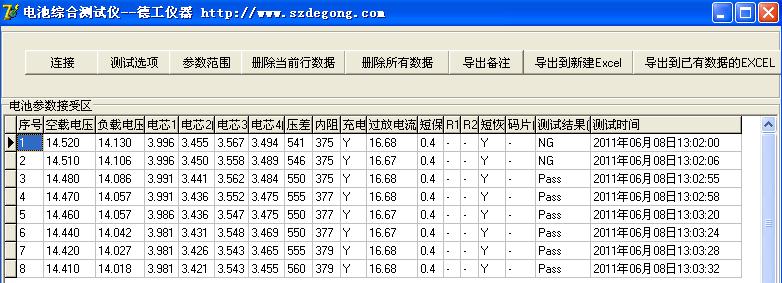

所有快速测试结果均可自动上传至电脑；[包括电池组各个电芯（v1、v2、v3、v4）数值及Zui大压差值]

数据可导出至excel表格、可编辑、打印；

仪器内部系统程序将自动对所测试出来的各个电芯电压值数据进行两两对比，并把Zui大值与Zui小值的差值显示在vr处。如果vr处的值超过“参数范围”内设置的所允许压差值，则这一数值背景颜色加深，仪器报警，提示“ng”，反之显示“pass” 。

 仪器相关技术指标：

仪器适用环境及其他：

环境温度：23℃±5℃

相对湿度：＜75%    （海拔高度2000米内适用）

电源电压：220v±10%  50hz

*消耗功率：Zui大30—60w

*仪器外观大小约:290mm(l)*270mm(w)*100mm(h)   重约: 4kg
