JWJ型万向铰链补偿器_JJH型铰链横向补偿器

用途：用于补偿管线任意平面内的角位移。
型号：有单式、复式两种。
            dn100-dn6000
            压力级别：0.1mpa-2.5mpa
连接方式：1、法兰连接式　2、接管连接
轴向补偿量：±4－±9　　

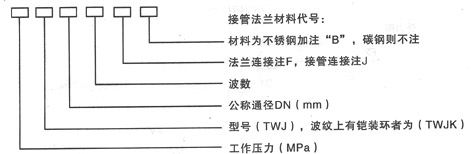

一、型号示例

举例：0.6twj500×4f
表示：工作压力为0.6mpa，公称通径为500mm，波数为4，碳钢法兰连接的万向铰链补偿器。
二、使用说明：
万向铰链补偿器可以补偿任意平面内的角位移。
样本中所列出的角位移补偿量，为单一平面内允许的Zui大补偿量。
三、结构特点：
万向铰链补偿器有一个万向环，在其周围有两对相互垂直的铰链结构。

设计温度： -20-+400°c 产品代号：jwj、jjh 波纹管型式-连接形式 压力-通径-补偿量
