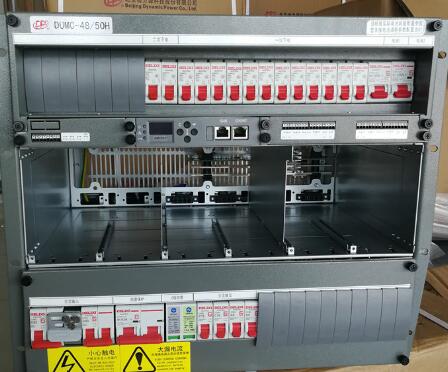

动力源DUMC-4850H嵌入式直流电源48v300A通信电源机框

动力源DUMC-4850H嵌入式直流电源48v300A通信电源机框

概述1.1 产品特点DUMC-48/50H 嵌入式高频开关电源系统，是北京动力源科技股份有限公司集多年高频开关电源研发经验，根据国家铁塔公司等行业标准，结合目前国内外供电状况和对高频开关电源系统的使用要求，研发、设计、生产的产品。DUMC-48/50H 嵌入式高频开关电源系统采用模块化设计、嵌入式结构，由控制器、整流器、交流配电单元、直流配电单元、电能检测单元等部分组成。DUMC-48/50H 嵌入式高频开关电源系统采用 DKD51 控制器，实现系统的电能检测、自动测试、自动诊断、自动控制，同时实现系统的遥信、遥测和等功能。DUMC-48/50H 嵌入式高频开关电源系统采用 DZY-48/50HⅠ型开关整流器。DUMC-48/50H 嵌入式高频开关电源系统的输出容量分为 200A（共用）和 300A（共用），可以根据实际需求进行调整。

及适用范围DUMC-48/50H 嵌入式高频开关电源系统适用于铁塔、电信、移动、传输、接入网，以及专网领域需要中大功率直流电源系统的场所。1.3 品种、规格产品型号、规格见表 1-1（200A 共用）、表 1-2（300A 共用）、表 1-3（600A 共用）。

表 1-1 产品型号、规格（200A 共用）参 数 DUMC-48/50H输出额定直流电压(V) -48V输出额定直流电流(A) 终局 200A(50A×4)，可以根据需求进行整外形尺寸 (宽×深×高，mm）444*362*399（mm）表

 1-2 产品型号、规格（300A 共用）参 数 DUMC-48/50H输出额定直流电压(V) -48V输出额定直流电流(A) 终局 300A(50A×6)，可以根据需求进行整外形尺寸 (宽×深×高，mm）444*362*399（mm）表

 1-3 产品型号、规格（300A 共用）参 数 DUMC-48/50H输出额定直流电压(V) -48V输出额定直流电流(A) 终局 600A(50A×12)，可以根据需求进行整外形尺寸 (宽×深×高，mm）444*362*531（mm） DUMC-48/50H 嵌入式开关电源系统 使用说明书<A>

1.4 型号的组成及其代表含义产品型号的组成及其代表含义如下所示：D U MC -

1.5 使用环境条件

①温度范围工作环境温度：-25～+45℃；贮存环境温度：-45～+70℃；

②湿度范围工作相对湿度：≤90%（40±2℃）（无凝露）；贮存相对湿度：≤95%（40±2℃）（无凝露）；

③大气压力要求大气压力(海拔）：70～106kPa（海拔：0～3000m）。

注：海拔高度 3000m 以上使用环境条件下系统应降额使用，海拔每升高 200m，则工作环境温度降低 1℃。

④振动、冲击和防晒性能要求振动：系统能承受频率为(10～55)Hz 、振幅为 0.35mm 的正弦波振动；冲击：整流模块能承受峰值加速度为 150m/s2 , 持续时间 11ms；日晒：具有防晒隔热措施，能承受 1120W/M2 等级太阳辐射。机房应无严重尘土、爆炸性危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌，无强电磁场干扰。1.6 工作条件交流输入电压：系统采用单相三线制输入（200A 共用）或三相五线制输入（300A 共用）；交流输入在304～475Vac（相电压 176～275Vac）的范围内额定电流输出；在 156～304Vac（相电压 90～176Vac）的范围内降额输出。交流输入频率：45～55Hz；1.7 对环境及能源的影响系统冷却方式：风冷；系统音响噪音：60dB；系统总容量（总电流）嵌入式高频开关组合电源系统通信电源设备额定输出电压额定输出电流设计形式 DUMC-48/50H 嵌入式开关电源系统

使用说明书系统传导骚扰：传导骚扰限值符合 YD/T983 中第 5.1 条的要求；系统辐射骚扰：辐射骚扰限值符合 YD/T983 中第 5.2 条的要求。1.8 安全1.8.1 绝缘电阻在不接入防雷器、整流器、控制器、检测板时：在环境温度为 15～35℃，试验电压为直流 500V 时，交流部分和直流部分对地、以及交流部分对直流部分的绝缘电阻符合下述要求：相对湿度≤65%，绝缘电阻不低于 5M?；65%＜相对湿度≤90%，绝缘电阻不低于 2M?。1.8.2 抗电强度① 交流电路对地、交流电路对直流电路应能承受50Hz、有效值为2500V的正弦交流电压或等效其峰值的3535V直流电压1min且无击穿或飞弧现象。② 直流输出对机壳应能承受 50Hz、有效值为 1000V的正弦交流电压或等效其峰值的 1414V 直流电压 1min且无击穿或飞弧现象。③ 接地性能机箱及接地零部件之间的接地电阻＜0.1Ω。1.8.3 系统接触电流本机为大接触电流，接通电源之前必须先接地。
