发电厂汽轮机罩壳 隔音消音罩壳 保温罩壳车衣 汽轮机化妆板

发电厂、发电机组发电机汽轮机罩壳隔音消音罩壳保温罩壳车衣汽轮机化妆板、发明属于机械技术领域，尤其是涉及一种拼装式汽轮机罩壳。它解决了现有汽轮机罩壳拆装不便，结构强度低等问题。本罩壳包括由架体型材可拆装地拼接而成的架体，该架体的顶部设有供汽轮机进出的敞口，在敞口处可拆装地连接有由顶架型材可拆装地拼接而成的顶架，所述的架体的周边可拆装地拼装有若干能使架体周边封闭的侧板，所述的顶架上可拆装地拼装有若干能覆盖所述敞口的镂空盖板，所述的架体一端设有供汽轮机动力输出的动力输出口。与现有的技术相比，本拼装式汽轮机罩壳的优点在于：设计合理，结构紧凑，拆装方便，便于汽轮机检修，散热好，整体结构强度高，罩壳顶部平整度好，稳定性强，抗扭、抗弯强度高。

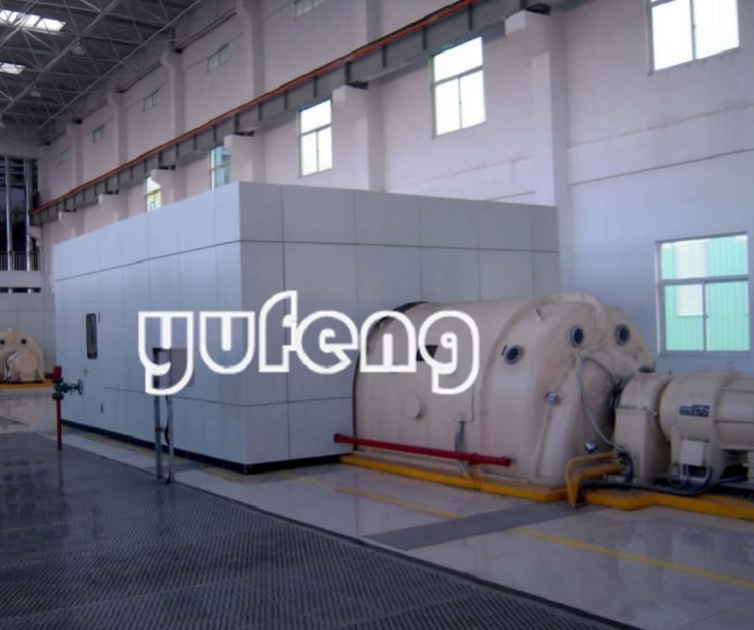

汽轮发电机组在运行中，机械产生的噪声高达110dB—120db（A）左右，为降低其噪声对操作者及周围环境的影响，在汽轮机组外侧加装汽轮机罩壳、汽轮机隔音（消音）罩壳、保温罩壳、车衣汽轮机化妆板结构罩壳。化妆板的降噪效果能够达到85dB（A）以下(在其他背景噪声不超过85dB（A）的情况下)。罩壳采用型钢骨架，外表面为钢板，内表面为穿孔板，两板之间为吸声结构和吸声材料，罩壳内安装照明灯具，检修人员可在隔声罩内进行操作。顶盖上部采用网格板，使罩壳内部空气形成对流，很好的解决了机组的散热。镇江宇峰公司设计制造。产品销售于江苏山东浙江安徽几百家发电厂、热电厂家。

一、施工范围：

1、              汽轮机加装罩壳的加工制作、安装；

2、              根据甲方要求标准制作设备编号及机组简介牌；

3、              根据甲方要求标准外壳喷涂公司标志及相应字母；

二、所供材料要求

1、      汽轮机罩壳、汽轮机隔音（消音）罩壳、保温罩壳车衣、汽轮机化妆板所有材料均为全新物料，质量符合行业标准或企业标准，并达到本协议约定要求；

2、      材料全新冷轧钢板,框架为全新槽钢，隔音隔热材料为玻璃棉厚度10cm。本协议未明确要求的本工程用到的其它所有材料，其性能及配置均不得低于行业标准；

3、      施工时所用材料材质与所提供样品不一致，且乙方解释或证明不能令甲方信服时，甲方有权利认为对方违约；

4、      因鉴定材质所发生的费用，如材质完全达到本协议要求，双方平摊，否则由乙方负责；乙方在加工前应当提前通知甲方，由甲方人员到现场进行监督。

5、      焊接时焊条或焊丝应选用适合于所焊接材质要求，.焊口应光滑无明显缺陷，焊接应牢固美观；

6、      汽轮机罩壳、汽轮机隔音（消音）罩壳、保温罩壳车衣、汽轮机化妆板填料所用隔音隔热材料必须为耐火材料并符合标准GB/T-23294-2009；

7、      质保期内不能发生锈蚀情况，外板油漆厚度符合JB/T429标准；

三、施工要求：

1、    汽轮机罩壳、汽轮机隔音（消音）罩壳、保温罩壳车衣、汽轮机化妆板施工工艺符合国家、行业标准规范，并达到本协议约定要求；

2、    因汽轮机不停机，需要施工中现场有运行人员监督；

3、    乙方应当在签订本协议前做出详细施工方案交甲方审核；

4、    施工前应当制定详细安全措施，防止人员物料坠落，确保安全施工和安全运行。施工措施经甲方审查并得到落实后方可施工；

5、    乙方在施工过程中，不能影响甲方设备的正常安全运行，不能影响正常的接带负荷。如出现影响，由乙方负责造成的经济损失。

四、安全责任：

1、      乙方施工人员必须具备作业证；

2、      乙方施工人员必须做好施工现场的安全；

3、      乙方施工人员必须做好施工现场的防火安全；

4、      施工安全由乙方自己全部负责；

5、      汽轮机罩壳、汽轮机隔音（消音）罩壳、保温罩壳车衣、汽轮机化妆板所有材料由乙方自行负责保管；

6、      如因乙方责任对甲方人身、设施和生产运行造成损害，负相应赔偿责任；

7、      设计、制造、安装单位：镇江新区宇峰金属箱柜有限公司.
