5085数控车床 cnc数控车床 ck6150数控车床
更新时间:2024-08-18 22:22:52 信息编号:15246098 发布者IP:27.204.244.213 浏览:127次![](https://static.11467.com/img/ab-prev-0.png)
![](http://img22.11467.com/2022/08-11/3294887504_small.jpg)
![](http://img22.11467.com/2022/08-11/3294887504_small.jpg)
![](http://img22.11467.com/2022/08-11/3296422779_small.jpg)
![](http://img22.11467.com/2022/08-11/3298750785_small.jpg)
![](https://static.11467.com/img/ab-next-0.png)
- 供应商
- 山东久诚机床有限公司 商铺
- 认证
- 资质核验:已通过营业执照认证入驻顺企:第18年主体名称:山东久诚机床有限公司组织机构代码:91370400MA3DRA1R6C
- 报价
- 人民币¥75800.00元每台
- 型号
- CAK5085
- 关键词
- 5085数控车床,cnc数控车床,ck6150数控车床
- 所在地
- 山东省枣庄市滕州市洪绪镇唐庄村龙园大道东侧100米(注册地址)
- 联系电话
- 0632-5656925
- 手机号
- 18063243625
- 微信号
- kaixuan20191115
- 销售经理
- 沈燕 请说明来自顺企网,优惠更多
产品详细介绍

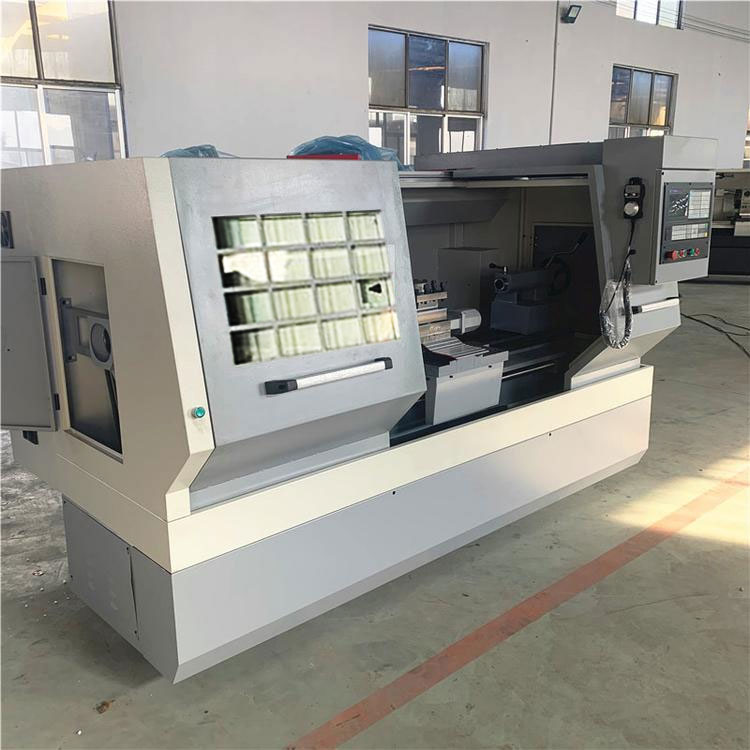

CAK5085di数控车床是采用先进数控系统作为控制器的车床,主要用于轴类、盘类零件的精加工和半精加工。CAK5085/CAK50135系列数控车床是一种经济、实用的*型加工机床,产品结构成熟,性能质量稳定可靠,广泛地应用于汽车,石油*等多种行业的机械加工,是国内*个用户评选出来的*产品。 该系列机床品种规格齐全,可以实现轴类、盘类的内、外表面、锥面、圆弧、螺纹、镗孔、铰孔加工,也可以实现非圆曲线加工。根据用户的需求,可选配不同的数控系统和附件。 结构特点 该系列车床采用卧式平床身,导轨淬火,床鞍贴有TSF导轨板,运动灵活,精度稳定。 机床机械部分重要零件均经过强化处理,刚性好。 主传动采用双速电机及电磁离合器变速,或用变频电机配合变频器实现自动换挡无级变速。 刀架采用机、电、液一体化的整体布局,线条流畅。 机床采用模块化设计,用户可根据需要选择不同的配置。 控制系统有日本FANUC、SMTCL-NC100、德国SIEMENS等多种公司的产品供用户选择。 刀架有立式四工位、立式六工位、卧式六工位等多种形式。 机床防护有半封闭防护、封闭防护两种形式。 可根据用户要求配置手动、液压、气动卡盘和手动、液压、气动尾座。
5085数控车床是以先进的数控系统为控制器的车床,主要用于轴、盘类零件的精加工和半精加工。
使用5085数控车床的注意事项;
5085数控车床是在普通机床基础上根据市场需求设计生产的产品,1997年荣获“中国机械工业产品”称号。
5085数控车床为车床,可加工内外圆柱面、锥面、螺纹、镗孔、铰孔及各种曲线回转体,可满足黑色金属和有色金属的高速切削要求,适用于汽车、摩托车、电子、航空航天、等各行业的加工。在设计中,主轴、尾座等零件的刚度匹配合理,大大提高了整机的刚度,保证了高速运行时的稳定性。加工出的外圆可以达到IT6~IT7级。
5085数控车床采用机电一体化结构,整体布局紧凑合理,便于维修保养。它具有高速、高精度、高刚性的特点。关键外购件采用招标采购,选用国内外厂家的产品,保证5085数控车床的高可靠性。整机采用合理的防护结构,符合人体工程学原理,舒适易操作。
5085数控车床采用模块化设计,可根据不同配置扩展为两个系列。机床的机械结构、保护形式和系统配置经过优化和精心制造,使机床的性能超过了原5085数控车床;并且接近大众化的数控机床。为不同需求的用户提供更多的选择空间,让他们选择不同档次的机床配置和配件。
1.高刚性平板床。
5085数控车床采用平床身,采用树脂砂工艺铸造,导轨面宽400mm。采用中频淬火,硬化层深2 ~ 3 mm,硬度在HRC52以上,而床鞍和滑板的滑动导轨面采用塑料处理,动静摩擦系数相近,避免低速爬行现象。
2.高转速、高刚性、高精度的流浆箱。
○自动换挡车头改变了手动换挡、液压换挡等传统换挡方式,创造了全新的电动自动换挡机构。其特点是简化了车头内部结构,优化传动链后减少了齿数,降低了噪音,避免了人工换挡或液压系统、高压油等问题带来的负担,降低了故障率,也降低了维修成本。它不仅可以提供大扭矩,还可以实现每个档位的无级变速。
3.供料系统
横向和纵向进给采用伺服电机,通过弹性联轴器直接与滚珠丝杠连接;纵向滚珠丝杠一端固定,另一端支撑。这种支架可以使丝杠的一端自由延伸,可以避免丝杠在工作过程中因温度升高而拉伸和纵向弯曲。
4.刀架
5085数控车床的标准刀架采用我厂设计制造的立式数控电动刀架SLD150A。刀架标配四工位,由国内品牌扭矩电机驱动。进口接近开关芯片选择电路可靠性高,重复定位精度高达0.008毫米..同时,设计制造中采用高精度大直径齿盘分度定位,刚性好,重切削时变形小。5085数控车床还可以配备卧式六角刀架,使机床具有更的加工性能。
型 号单位CAK50j系列CAK50i系列CAK61j系列CAK61i系列床身*大回转直径mm500500610610导轨跨度mm400400400400*大工件长度mm640 890 1390 1900640 890 1390 1900640 890 1390 1900640 890 1390 1900*大切削长度mm600 850 1350 1860600 850 1350 1860600 850 1350 1860600 850 1350 1860*大切削直径立式刀架mm500(立四) 360(立六)500(立四) 360(立六)610(立四) 480(立六)610(立四) 480(立六)滑板上*大回转直径mm300300370370*大切削直径卧式刀架mm400400500500滑板上*大切削直径mm280280350350主轴端部型式及代号 A8A8A8A8卡盘手动 Φ250·Φ250·Φ250·Φ250·气动 Φ250★Φ250★Φ250★Φ250★液压 Φ250★Φ250★Φ250★Φ250★主轴前端锥孔锥度 1:201:201:201:20主轴孔径mm70707070主轴转速级数双速电机n12级·/12级·/变频电机n自动三档档内无级★自动三档档内无级·自动三档档内无级★自动三档档内无级·主轴转速范围双速电机r/min40-1800·/40-1800·/变频电机r/min22-220 71-710 215-2200★22-220 71-710 215-2200·22-220 71-710 215-2200★22-220 71-710 215-2200·主电机功率双速电机kW6.5/8·/6.5/8·/变频电机kW7.5★7.5·7.5★7.5·中心高距床身mm250250305305距地面mm11185快移速度X/Zm/min5/10(1900mm时Z为6)5/10(1900mm时Z为6)5/10(1900mm时Z为6)5/10(1900mm时Z为6)刀架转位时间(一工位)s2.4(立四) 2.2(立六)1.6(卧六) 2.4(立四) 2.2(立六)1.6(卧六) 2.4(立四) 2.2(立六)1.6(卧六) 2.4(立四) 2.2(立六)1.6(卧六) 刀架转位重复定位精度"1.5(2卧六) 1.5(2卧六) 1.5(2卧六)1.5(2卧六)X轴行程mm250250305305Z轴行程mm600 850 1350 1860600 850 1350 1860600 850 1350 1860600 850 1350 1860工件精度 IT6-IT7IT6-IT7IT6-IT7IT6-IT7工件表面粗糙度?mRa1.6Ra1.6Ra1.6Ra1.6尾座套筒直径/行程mm75/15075/15075/15075/150尾座锥孔锥度mm莫氏5号莫氏5号莫氏5号莫氏5号刀架形式立式四工位 ●●●●立式六工位 ★★★★卧式六工位 ★★★★刀杆尺寸 外圆mm?25×25?25×25?25×25?25×25内孔mmΦ32、Φ25Φ32、Φ25Φ32、Φ25Φ32、Φ25总电源功率kW15151515中心架mmΦ20-Φ125,Φ140-210,Φ180-Φ250★,其中1900规格标配Φ20-Φ125中心架跟刀架 Φ20-Φ90★ ,其中1900规格为标配*大承重(盘类)kg600600600600*大承重(轴类件)kg1300 1500 1600 17001300 1500 1600 17001300 1500 1600 17001300 1500 1600 1700机床重量(净重/ 毛重)640kg2100/41602100/41602200/42602200/4260890kg2300/45902300/45902400/46902400/46901390kg2600/54002600/54002700/55002700/55001900kg2900/35002900/35003000/36003000/3600包装箱尺寸(长×宽×高)640mm3200×2150×21603200×2150×21603200×2150×21603200×2150×2160890mm3450×2150×21603450×2150×21603450×2150×21603450×2150×21601390mm3950×2150×21853950×2150×21853950×2150×21853950×2150×21851900mm4450×2150×21854450×2150×21854450×2150×21854450×2150×2185
