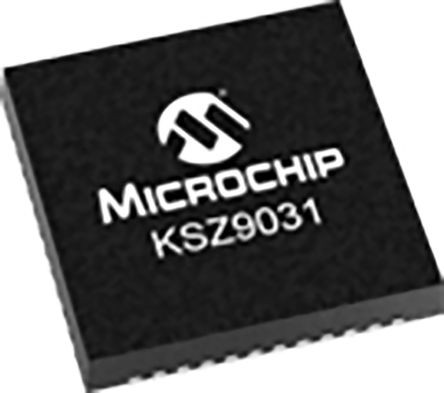

KSZ9031RNXCC以太网物理层收发器

一般说明：KSZ9031RNXCC

KSZ9031RNXCC是一款完全集成的三速 (10BASE-T/100BASE-TX/1000BASE-T) 以太网物理层收发器，用于在标准 CAT-5 非屏蔽双绞线 (UTP) 电缆上传输和接收数据。

KSZ9031RNXCC提供了简化的千兆媒体独立接口 (RGMII)，用于直接连接到 RGMII

千兆以太网处理器和交换机中的 MAC，用于以 10/100/1000 Mbps 进行数据传输。

KSZ9031RNXCC通过将片上端接电阻器用于四个差分对，并通过集成 LDO 控制器来驱动低成本 MOSFET 为 1.2V 内核供电。

KSZ9031RNXCC提供诊断功能，以促进系统启动和调试在生产测试和产品部署。参数 NAND 树支持可在 KSZ9031 I/O 和板之间进行故障检测。这LinkMD® 基于 TDR 的电缆诊断可识别有故障的铜缆。远程和本地环回功能验证模拟和数字数据路径。标准KSZ9031RNXCC采用 48 引脚无铅 QFN 封装，并且符合 AEC-Q100 汽车标准

KSZ9031RNXUA/UB 和 KSZ9031RNXVA/VB 部件采用 48 引脚无铅 VQFN（可湿性）封装。

特征：KSZ9031RNXCC

• 适用于 IEEE 802.3 应用的单芯片 10/100/1000 Mbps 以太网收发器

• RGMII 时序支持片上延迟

到 RGMII 2.0 版，带有编程选项

用于外部延迟和进行调整和

对 TX 和 RX 时序路径的修正

• 具有 3.3V/2.5V/1.8V 容错 I/O 的 RGMII

• 自动协商以自动选择

高链接速度 (10/100/1000 Mbps) 和

双面（半/全）

• 用于差分的片上终端电阻

对

• 支持单 3.3V 的片上 LDO 控制器

电源操作 – 只需要一个外部

FET 为内核生成 1.2V

• 支持高达 16 KB 的巨型帧

• 125 MHz 参考时钟输出

• 能量检测关断模式用于减少

未连接电缆时的功耗

随附的

• 具有强大的自定义数据包检测功能的 LAN 唤醒 (WOL) 支持

• 用于链接、活动和的可编程 LED 输出

速度KSZ9031RNXCC

• 基线漂移校正

• LinkMD 基于 TDR 的电缆诊断以识别

铜缆故障

• 用于检测故障的参数化 NAND 树支持

芯片 I/O 和板之间

• 用于诊断的环回模式

• 自动 MDI/MDI-X 交叉以检测和

在所有操作速度下正确的对交换

• 对的自动检测和校正

交换、对偏斜和对极性

• 用于 PHY 寄存器配置的 MDC/MDIO 管理接口

• 中断引脚选项

• 掉电和节能模式

• 工作电压

- 内核（DVDDL、AVDDL、AVDDL_PLL）：1.2V

（外部 FET 或稳压器）

- VDD I/O (DVDDH)：3.3V、2.5V 或 1.8V

- 收发器 (AVDDH)：3.3V 或 2.5V（商业温度）

• AEC-Q100 3 级 (KSZ9031RNXUA/UB) 和

2 级 (KSZ9031RNXVA/VB) 符合汽车应用要求

• 48 引脚 QFN（7 毫米 × 7 毫米）封装

目标应用：KSZ9031RNXCC

• 激光/网络打印机

• 网络附加存储 (NAS)

• 网络服务器

• 主板上的千兆 LAN (GLOM)

• 宽带网关

• 千兆 SOHO/SMB 路由器

• 网络电视

• IP 机顶盒

• 游戏机

• 三重播放（数据、语音、视频）媒体中心

• 工业控制

• 汽车车载网络

制造商: Microchip

产品种类: 以太网 IC

RoHS: 详细信息

安装风格: SMD/SMT

封装 / 箱体: QFN-48

产品: Ethernet Transceivers

标准: 10/1GBASE-T, 100BASE-TX

收发器数量: 1 Transceiver

数据速率: 10 Mb/s, 100 Mb/s, 1 Gb/s

接口类型: MDI, MDI-X, RGMII

工作电源电压: 3.3 V, 1.2 V

小工作温度: 0 C

大工作温度: + 70 C

系列:KSZ9031RNXCC

封装: Reel

封装: Cut Tape

封装: MouseReel

商标: Microchip Technology / Micrel

双工: Full Duplex, Half Duplex

湿度敏感性: Yes

产品类型: Ethernet ICs

工厂包装数量: 1000

子类别: Communication & Networking ICs

电源电压-大: 3.465 V

电源电压-小: 3.135 V

零件号别名: KSZ9031RNXCC TR

单位重量: 603.808 mg
