产品详细介绍
台达ASDA-A2交流驱动器产品参数，产品特色
搭配 20-bit(1280000 p/rev)增量型编台达ASDA-A2交流驱动器ASD-A21521-M电机ECMA-E11315RS码器，低速运转下实现定位控制。

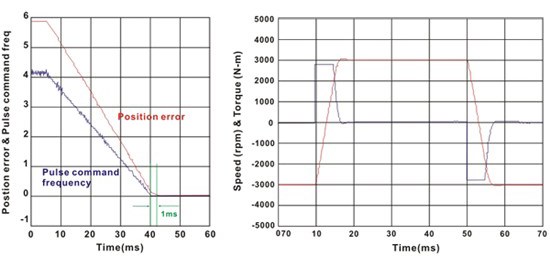

速度响应带宽可达1kHz，优异的性能表现。
提供抑制悬臂梁晃动：Pulse Command Notch Filter以及FFT机械共振点分析，可达到自动机械共振抑制。
台达ASDA-A2交流驱动器产品在投入使用时会遇到的一些问题，具代表性的可能是过电流，故障代码会显示为Al001，其主要原因是驱动器输出短路，那排查处理方法是，排除短路状态，并防止金属导体外露。
具体总结如下：
台达ASDA-A2伺服器故障代码显示AL001
故障代表：过电流
故障原因：驱动器输出短路
故障处理方法:排除短路状态，并防止金属导体外露
台达ASDA-A2交流驱动器产品参数内建功能强大的「运动控制」模式。
- 内部位置缓存器增加至64点, 速度缓存台达ASDA-A2交流驱动器ASD-A21521-M电机ECMA-E11315RS器增加至16点, 参数数据量增大至32-bit。
- 提供「路径定义」功能，大大提高行程规划的自由度。
- 支持「插断」、「重迭」等位置命令，实现中途变换定位距离及运行速度的需求。
- 内建电子凸轮功能，轮廓点数可达720点，两点间自动平滑插补。
- 提供「CAPTURE」和「COMPARE」功能，提高全闭回路定位控制
ASDA-A2驱动器本体宽度与ASDA-A系列相比，大幅缩小40%。
软件接口使用USB(type B)型式，针对市面上的笔记本电脑可以快速连接。
右侧的扩充插槽支持多种模块化设计。
ASDA-A2-L 特色：
内建机械位置反馈讯号接口(CN5), 支持A、B、Z相讯号（光学尺或编码器），提高定位精度。
搭配内建电子凸轮功能，可以满足多种的轴动控制。

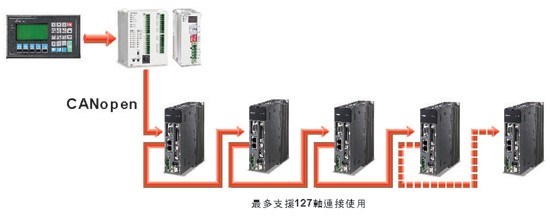

ASDA-A2-M 特色：
符合 CANopen 标准协议DS301 -- CAN Bus通讯速率1M bps
符合 CANopen 标准协议DS402三种运动模式（Interpolation Position Mode、Profile Position Mode、Homing Mode）
台达ASDA-A2交流驱动器产品参数站号配置可由韧体功能设定
使用标准网络通讯线材台达ASDA-A2交流驱动器ASD-A21521-M电机ECMA-E11315RS，线材长度长可达40米
可支持127轴的高速通讯连接
ASDA-A2-U 特色：
提供14点的DI数字输入讯号点数。
搭配NC 控制器、中大型PLC的命令控制，可实现复杂的过程控制。
快速接头方便客户在配在线能够简单使用。
内建DC 24V省去外接电源的繁琐。
ASDA-A2-E 特色：
可藉由CN7中两个专属DI或外接编码器来实现高速位置抓取功能
内置STO，符合EN 61800-5-2 ; IEC 61508(SIL2) ; IEC 62061(SIL2) ; ISO 13849-1(Cat.3 ,PL=d)
支持220V及400V，机种广泛
支持全闭循环控制
支持增量型ECMA系列马达
应用领域
精密雕刻机、精密车/铣床、龙门加工、TFT面板切割、机械手臂、IC封装机、高速包装机、CNC加工设备、射出加工设备
技术规格
ASDA-A2系列共有五个机种：ASDA-A2-L, ASDA-A2-M, ASDA-A2-F, ASDA-A2-U, ASDA-A2-E
ASDA-A2-L(全闭回路定位控制型)、ASDA-A2-M(CANopen高速通讯型)、ASDA-A2-F(DMCNET专用型)、ASDA-A2-U(数字输入扩充型)、ASDA-A2-E（STO安全控制功能）、
(EtherCAT高速通讯型)
电机产品特色
ECMA 电机为永磁式交流伺服电机，支持 200V ~ 230V 交流伺服驱动器 ASDA-A2 220V 系列，其额
定功率范围为 50 W 到 15 kW。电机框号有 40 mm、60 mm、80 mm、86 mm、100 mm、130 mm、
180 mm、220 mm 共八种尺寸，电机转速范围从 1000 r/min 到 5000 r/min，扭力范围为 0.477 N-m
到 224 N-m。
另外，支持 380V ~ 480V 交流伺服驱动器 ASDA-A2 400V 系列的电机，其额定功率范围为 400 W 到
15KW。电机框号框号有 40mm、60 mm、80 mm、86mm、100mm、130 mm、180 mm、220mm 共
八种尺寸，电机转速范围从 1000 r/min 到 5000 r/min，扭力范围为 0.477 N-m 到 224 N-M。
电机的配件部分有支持刹车、油封，并提供圆轴和键槽两种轴端型式。
| ASDA-A2-E产品规格 220 V 系列 | |||||||||
| 机型ASDA-A2-E系列 | 100W | 200W | 400W | 750W | 1KW | 1.5KW | 2KW | 3KW | |
| 01 | 02 | 04 | 07 | 10 | 15 | 20 | 30 | ||
| 电源 | 相数/电压 | 单相/三相220Vac | 三相220Vac | ||||||
| 容许电压变动率 | 单相/三相200~230Vac，-15%~-10% | 三相200~230Vac，-15%~10% | |||||||
| 输入电流（3PH）单位：Ams | 0.39 | 1.11 | 1.86 | 3.66 | 4.68 | 5.9 | 8.76 | 9.83 | |
| 输入电流（1PH）单位：Ams | 0.69 | 1.92 | 3.22 | 6.78 | 8.88 | 10.2 | — | — | |
| 连续输出电流 单位：Ams | 0.9 | 1.55 | 2.6 | 5.1 | 7.3 | 8.3 | 13.4 | 19.4 | |
| 冷却方式 | 自然冷却 | 风扇冷却 | |||||||
| 编码器分辨率（驱动器分辨率） | 增量型：20-bit； | ||||||||
| 主回路控制方式 | SVPWM控制 | ||||||||
| 操控模式 | 手动/自动 | ||||||||
| 回生电阻 | 无 | 内置 | |||||||
| 位置控制模式（CSP） | 指令控制方式 | 通讯控制 | |||||||
| 指令平滑方式 | 低通及P曲线平滑滤波 | ||||||||
| 电子齿轮比 |
电子齿轮比：N/M倍，限定条件为（1/50<N/M<25600) N:1-32767/M:1:32767 |
||||||||
| 转矩限制 | 通讯控制 | ||||||||
| 前馈补偿 | 参数设定方式/通讯控制 | ||||||||
| 扭矩控制模式（CST） | 指令控制方式 | 通讯控制 | |||||||
| 指令平滑方式 | 低通平滑滤波 | ||||||||
| 速度限制 | 参数设定方式 | ||||||||
| 数字输入输出 | 输入 | 伺服启动、异常重置、增益切换、脉冲清除、零速度箝制、命令输入反向控制、内部位置命令触发、扭秬限制、速度限制、内部位置命令选择、电机停止、速度命令选择、速度/位置混合模式命令选择切换、速度/拒矩混合模式命令选择切换、扭矩/位置混合模式命令选择切换、PT/PR混合命令切换、紧急停止、正转/反转禁止极限、复归之原点、正/反方向运转扭矩限制、启动原点复归、电子凸轮啮合、正转/反转寸动输入、事件触发PR命令、电子齿轮比分子选择、脉冲输入禁止 | |||||||
| 输出 | A、B、Z线驱动（Line Driver）输出 | ||||||||
| 伺服备妥、伺服启动、零速度检出、目标速度到达、目标位置到达、扭矩限制中、伺服警示、电磁刹车、原点复归完成、过负载预警、伺服警告、位置命令溢位、软件极限（反转方向）、软件极限（正转方向）、内部位置命令完成、Capture程序完成、伺服 程序完成、E-Cam的Master位置区域 | |||||||||
| 保护功能 | 过电流、过电压、电压不足、过热、回生异常、过负荷、速度误差过大、位置误差过大、检出器异常、校正异常、紧急停止、反向/正向极限异常、串行通讯异常、主回路电源缺相、串行通讯逾时，U、V、W与CN1，CN2，CN3端子短路保护 | ||||||||
| 通讯界面 | USB／EtherCAT | ||||||||
| 环境 规格 |
安装地点 | 室内（避免阳光直射），无腐蚀性雾气（避免油烟＼易燃性瓦斯及尘埃） | |||||||
| 标高 | 海拔1000M以下 | ||||||||
| 大气压力 | 86KPa～106Kpa | ||||||||
| 环境温度 | 0℃~55℃（若环境温度超过45℃以上时，请强制周边空气循环） | ||||||||
| 储存温度 | -20℃~65℃ | ||||||||
| 湿度 | 0~90%RH以下（不结露） | ||||||||
| 振动 | 20Hz以下9.80665m/s（1G），20~50Hz5.88m/s（0.6G） | ||||||||
| IP等级 | IP20 | ||||||||
| 电力系统 | TN系统 | ||||||||
| 安规认证 | IEC/EN618005-1，UL508C，C-tick | ||||||||
| 注： | |||||||||
| *1.额定负载时，速度比定义为速度/额定转速 | |||||||||
| *2.命令为额定转速时，速度校准定义（空载时的转速-满载时的转速）/额定转速 | |||||||||
| *3.TN系统：电力系统的中性点直接和大地相连，曝露在外之金属组件经由保护性的接地导体连接到大地。 | |||||||||
| ASDA-A2-E产品规格 400 V 系列 | ||||||||||
| 机型ASDA-A2-E系列 | 400W | 750W | 1KW | 1.5KW | 2KW | 3KW | 4.5KW | 5.5KW | 7.5KW | |
| 04 | 07 | 10 | 15 | 20 | 30 | 45 | 55 | 75 | ||
| 控制电源 | 输入电压 | 24Vdc，±10% | ||||||||
| 输入电流 | 0.89A | 1.18A | 1.66 | |||||||
| 输入功率 | 21.4W | 28.2W | 39.85W | |||||||
| 主电源 | 容许电压变动率 | 三相380~480Vac，±10% | ||||||||
| 输入电流 单位：Ams | 1.40 | 2.35 | 3.05 | 4.24 | 5.65 | 8.01 | 11.9 | 14.1 | 17.27 | |
| 连续输出电流 单位：AMS | 2.0 | 3.35 | 3.52 | 5.02 | 6.66 | 11.9 | 20 | 22.37 | 30 | |
| 冷却方式 | 风扇冷却 | |||||||||
| 编码器分辨率（驱动器分辨率） | 增量型：20-bit； | |||||||||
| 主回路控制方式 | SVPWM控制 | |||||||||
| 操控模式 | 手动/自动 | |||||||||
| 回生电阻 | 内置 | 无 | ||||||||
| 位置控制模式（CSP） | 指令控制方式 | 通讯控制 | ||||||||
| 指令平滑方式 | 低通及P曲线平滑滤波 | |||||||||
| 电子齿轮比 |
电子齿轮比：N/M倍，限定条件为（1/50<N/M<25600) N:1-32767/M:1:32767 |
|||||||||
| 转矩限制 | 通讯控制 | |||||||||
| 前馈补偿 | 参数设定方式/通讯控制 | |||||||||
| 速度控制模式 | 速度控制范围*1 | 1:5000 | 1:3000 | |||||||
| 指令控制方式 | 通讯控制 | |||||||||
| 指令平滑方式 | 低通及S曲线平滑滤波 | |||||||||
| 转矩限制 | 通讯控制 | |||||||||
| 带宽 | 1KHz | |||||||||
| 速度校准率*2 | 外部负载额定变动0.01% | |||||||||
| 环境温度（0~50℃）0.01% | ||||||||||
| 前馈补偿 | 电源±10%变动0.01% | |||||||||
| 扭矩控制模式（CST） | 指令控制方式 | 通讯控制 | ||||||||
| 指令平滑方式 | 低通平滑滤波 | |||||||||
| 速度限制 | 参数设定方式 | |||||||||
| 数字输入输出 | 输入 | 伺服启动、异常重置、增益切换、脉冲清除、零速度箝制、命令输入反向控制、内部位置命令触发、扭秬限制、速度限制、内部位置命令选择、电机停止、速度命令选择、速度/位置混合模式命令选择切换、速度/拒矩混合模式命令选择切换、扭矩/位置混合模式命令选择切换、PT/PR混合命令切换、紧急停止、正转/反转禁止极限、复归之原点、正/反方向运转扭矩限制、启动原点复归、电子凸轮啮合、正转/反转寸动输入、事件触发PR命令、电子齿轮比分子选择、脉冲输入禁止 | ||||||||
| 输出 | A、B、Z线驱动（Line Driver）输出 | |||||||||
| 伺服备妥、伺服启动、零速度检出、目标速度到达、目标位置到达、扭矩限制中、伺服警示、电磁刹车、原点复归完成、过负载预警、伺服警告、位置命令溢位、软件极限（反转方向）、软件极限（正转方向）、内部位置命令完成、Capture程序完成、伺服 程序完成、E-Cam的Master位置区域 | ||||||||||
| 保护功能 | 过电流、过电压、电压不足、过热、回生异常、过负荷、速度误差过大、位置误差过大、检出器异常、校正异常、紧急停止、反向/正向极限异常、串行通讯异常、主回路电源缺相、串行通讯逾时，U、V、W与CN1，CN2，CN3端子短路保护 | |||||||||
| 通讯界面 | USB／EtherCAT | |||||||||
| 环境 规格 |
安装地点 | 室内（避免阳光直射），无腐蚀性雾气（避免油烟＼易燃性瓦斯及尘埃） | ||||||||
| 标高 | 海拔1000M以下 | |||||||||
| 大气压力 | 86KPa～106Kpa | |||||||||
| 环境温度 | 0℃~55℃（若环境温度超过45℃以上时，请强制周边空气循环） | |||||||||
| 储存温度 | -20℃~65℃ | |||||||||
| 湿度 | 0~90%RH以下（不结露） | |||||||||
| 振动 | 20Hz以下9.80665m/s（1G），20~50Hz5.88m/s（0.6G） | |||||||||
| IP等级 | IP20 | |||||||||
| 电力系统 | TN系统 | |||||||||
| 安规认证 | IEC/EN618005-1，UL508C，C-tick | |||||||||
| 注： | ||||||||||
| *1.额定负载时，速度比定义为速度/额定转速 | ||||||||||
| *2.命令为额定转速时，速度校准定义（空载时的转速-满载时的转速）/额定转速 | ||||||||||
| *3.TN系统：电力系统的中性点直接和大地相连，曝露在外之金属组件经由保护性的接地导体连接到大地。 | ||||||||||
