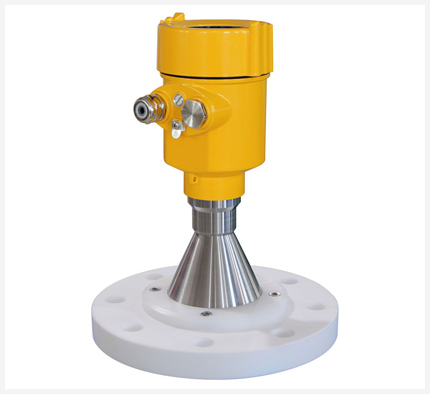

雷达液位计上海精弗仪器仪表有限公司J&F牌

产品原理 THE PRODUCT PRINCIPLE

雷达物位天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。

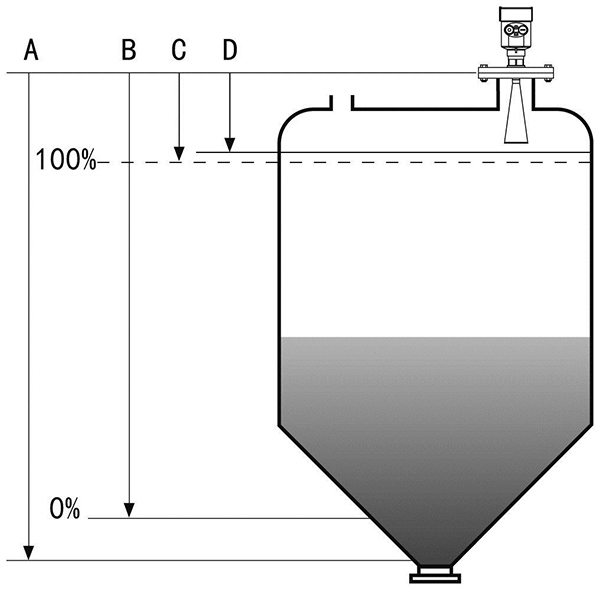

A：量程设定、B：低位调整、C：高位调整、 D：盲区范围

测量的基准面是：螺纹底面或法兰的密封面。

产品规格 PRODUCT SPECIFICATION

应用：卫生型液体存储容器、强腐蚀性容器
测量范围：20米
过程连接：法兰
过程温度：-40～130℃( 标准型 ) / -40～200℃( 高温型 )
过程压力：-0.1～4.0MPa
精度：±3mm
防护等级：IP67
频率范围：26GHz
电源：两线制(DC24V)/四线制(DC24V/AC220V )
防爆等级：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外壳：铝 单腔 / 铝 双腔 / 塑料/ 不锈钢 单腔
信号输出：4...20mA/HART( 两线/四线 ) / RS485 Mod bus

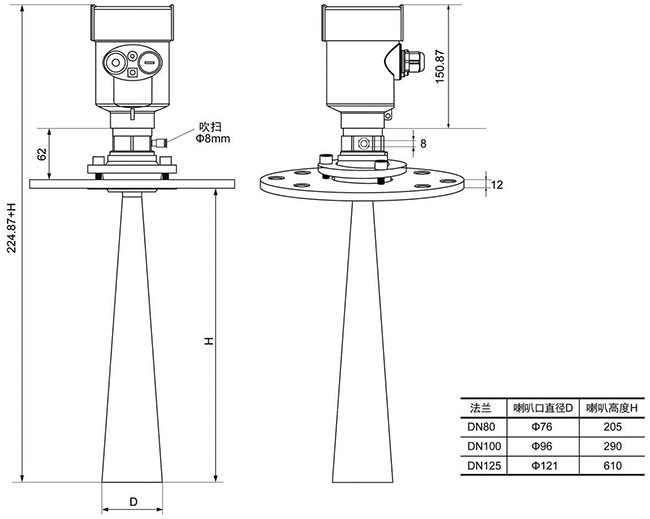

外观尺寸 APPEARANCE OF SIZE

技术参数 TECHNICAL PARAMETERS

过程连接	螺纹 G1½ ”A /    螺纹 1½ ”NPT /   法兰
天线型材	不锈钢 / PTFE
外 壳	外壳和外壳盖之间的密封	硅橡胶
	外壳视窗	聚碳酸酯
	接地端子	不锈钢
供电电压	两线制	标准型	(16～26) V DC
		本安型	(21. 6～26. 4) V DC
		功耗	max 22. 5mA / 1W
		允许纹波
	隔爆型	- <100Hz	Uss < lV
		- (100～100K) Hz	Uss < l0mV
		(22. 8～26. 4) V DC	两线制
		(198～242) V AC	四线制  /  110V AC   四线制
电缆参数	电缆入口／插头	1个M20xl.5电缆入口
		1个盲堵M20xl.5
	接线端子	导线横截面2.5mm²
输出参数	输出信号	(4～2 0) mA
	通讯协议	HART
	分辨率	1. 6μA
	故障信号	电流输出不变
		20. 5mA
		22mA；
		3.9mA
	积分时间	(0～36)s，可调
盲区	天线末端
Zui大测量距离	JF-LRD901	10米   （液体型）
	JF-LRD902	30米   （液体型）
	JF-LRD902T	20米   （液体型）
	JF-LRD903	70米  （固体型
	JF-LRD904	80米  （固体型）
	JF-LRD905	30米  （固体型）
	JF-LRD906	20米  （液体型）
微波频率	26GHz
通讯接口	HART通讯协议
测量间隔	大约1秒（取决于参数设置）
调整时间	大约1秒（取决于参数设置）
显示分辨率	1mm
工作存储及运输温度	(-40～100) ℃
过程温度（天线部分的温度）	JF-LR901	(-40～130)℃
	JF-LRD902	(-40～250)℃
	JF-LRD902T	(-40～250)℃
	JF-LRD903	(-40～250)℃
	JF-LRD904	(-40～250)℃
	JF-LRD905	(-40～250)℃
	JF-LRD906	(-40～200)℃
相对湿度	˂ 95%
压力	Max. 4MPa
耐震	机械震动l0m/s² , (10～150)Hz

安装要求 INSTALLATION RE

安装在直径的1/4处或1/6处。
注：距离罐壁Zui小距离应为200mm。
注：①基准面；②容器中央或对称轴

锥形罐顶部平面，可装在罐顶正中间，可保证测量到锥形底部。

有料堆时天线要垂直对准料面。若料面不平，堆角大必须使用万向法兰来调整喇叭角度使喇叭尽量对准料面。（由于倾斜的固体表面会造成回波衰减，甚至丢失信号的问题）
