铁路道口设备，铁路道口栏木机

主要功能：

1·手动按钮可作‘升’、‘停’及‘降’操作

2·无线遥控可作‘升’、‘停’、‘降’操作

3·停电后可以手摇启动栏木杆。

电气特性：

1·工作电压：220VAC±10%50HZ

2·主板静态功耗：3VA

3·使用环境温度：工业级（-40℃-80℃）

4·按键控制输出负载功率：1000W

5·额定功率：120W

机械特性：

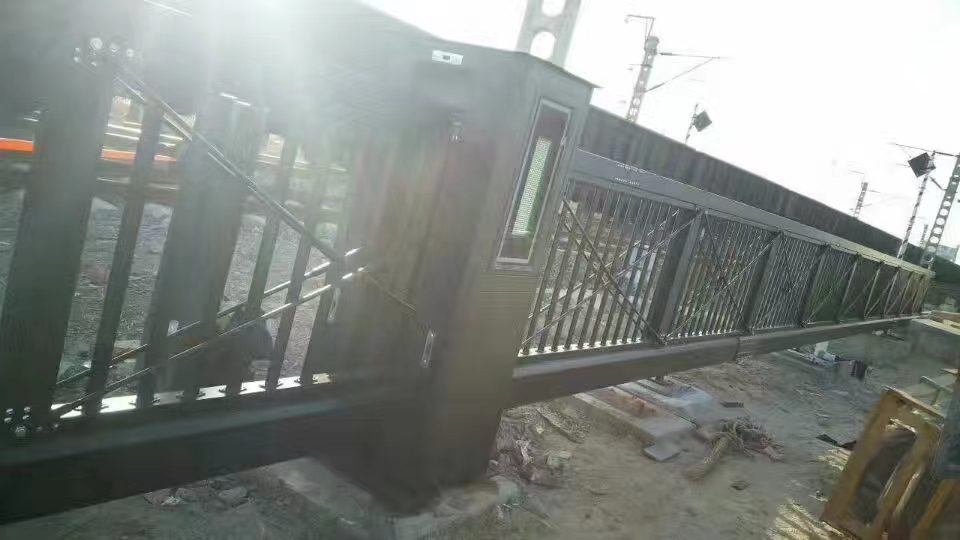

特点：1、直杆采用三角形设计，重心移至正中间，结构更稳定、运行更可靠。

2、功耗小，力量大。本产品电机额定功率为120W，可启动长达10米的栏杆（可做12米）。

3、机身重量120kg,机箱规格:300×400×1200mm，起落杆时间<10s,可任意角度暂停。

4、道杆前部采用100*45 mm的矩形合金管，双臂之间采用不锈钢方架做支撑连接，为双轴传动，增加了抗外力的承载，前部单杆采用100*45mm合金管，以降低风阻。

产品性能描述：

主机：由电机、变速机构，曲臂连杆机构，平衡机构，机箱等组成，变速机构采用铸铝外壳。

道杆：整体为人字型结构，后部采用铝合金100mm*45mm的矩形管，双臂之间采用不锈钢方管做支撑连接，增强了外力的承载性。前部采用100mm*45mm的矩形管加贴反光膜。

控制部分：由按键盒、遥控手柄与控制主板组成，以单片机为核心的控制部分具有体积小、功能多，接口简单、性能稳定、使用方便等优点。道口房到主机用四芯电缆就可满足供电控制的要求。操作员可在道口房按键控制，亦可用遥控器在100米范围内实现操作，提高了监护的便捷性。

土建安装：

用混凝土浇铸一60*60*60CM的基础，把预埋螺栓浇筑到水泥基础内，与路面齐平，在机箱底座中部预埋铺设4X1.5mm2控制线线管。挖从道口房到栏木机电缆沟，横跨铁轨必须用镀锌钢管防护。

用四个预埋螺栓按右图栏木机底座安装尺寸将电动栏木机固定在混凝土基础上。

引入接通控制线，并将控制线接至控制室。

手动按键接线及遥控操作

按键控制器GND  ---- 接栏木机控制板GND

按键控制器零线（N） ---- 接栏木机控制板零线（N）

按键控制器火线（L）----接栏木机控制板火线（L）

按键控制器通讯  ----接栏木机控制板通讯线

道口按键控制盒接220V电源，待所有栏木机控制线及电源线接好后，启动控制板上手动安健试运行，在未装栏木杆的状态下请勿空载运行主机。栏木杆安装好以后，方可试运行。

正确操作规程

1、 落杆：在栏木机开启状态下，可按遥控手柄

►∎◀健关闭栏木机，或在停止后安►∎◀健关闭，请勿在开启运行过程中按►∎◀键。

2、 停止：栏木机在开启或关闭运行状态下可按遥控手柄■停止键。

3、 起杆：在栏木机关闭状态下，可按遥控手柄

◀∎►健开启栏木机，或在停止状态下按

◀∎►健开启，请勿在关闭运行过程中按◀∎►键
