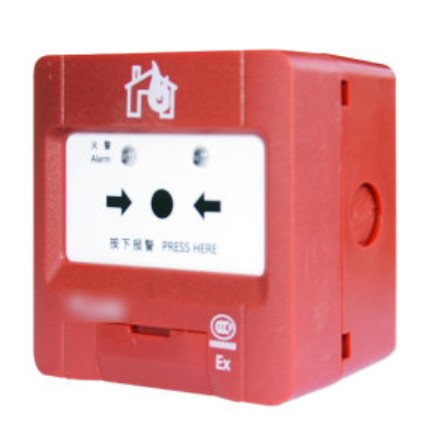

北大青鸟JBF4121-Ex本安防爆型手动火灾报警按钮

北大青鸟JBF4121-Ex本安防爆型手动火灾报警按钮

一，技术指标： 内容 技术参数

工作电压 DC19－28V

控制器提供，调制型（须通过安全栅）

工作温度 -10…+60℃

贮存温度 -30…+75℃

相对湿度 ≤95%(40±2℃)

使用环境 室内型

监视电流 ≤0.3mA   （24V）

报警电流 ≤1mA     （24V）

确认灯 监视状态瞬时闪亮，报警常亮（红色）

外形尺寸 90mm长 × 90mm宽 × 54mm高

线   制 二总线，无极性 编码方式 使用专用电子编码器

编码范围 1-200

防爆标志 ExibIICT6Gb 探测器本安防爆参数 Ui≤28VDC，Ii≤93mA，Pi≤0.65W，Ci=0uF，Li=0mH

执行标准 GB19880-2005 《手动火灾报警按钮》 GB3836.1-2010《爆炸性气体环境用电气设备 第 1 部分：设备 通用要求》 GB3836.4-2010《爆炸性气体环境用电气设备 第 4部分：本质安全型“i”保 护的设备 》标准

二，结构特征、安装与布线：

安装应按照GB3836.15-2000《爆炸性气体环境用电气设备  第 15部分：危险场所电气安装（煤矿除外）》的有关规定进行。

每只防爆安全栅后限带≤10 只防爆手动报警按钮。

每个报警回路使用安全栅的数量不得超过 6 只。

安全栅须取得防爆合格证，其安装应按其说明书的要求进行，并注意正负极性。

说明:     .

安全栅端子1接总线L十、端子2接总线L-，不得接反。

防爆型手动报警按钮端子1, 2接安全栅输出端3, 4报警总线。

本安系统参数匹配须遵循如下原则:

Uo小于等于Ui;   Io小于等于Ii;  Po小于等于Pi;  Cc小于等于Co-Ci;  Lc小于等于Lo-Li

其中:Cc, Lc:安全栅到探测器之间连接电缆(或导线)允许总的大分布电容和电感;Uo:安全栅的高输出电压;Io:安全栅的大输出电流;Po:安全栅的大输出功率;Lo:安全栅允许的大外部电感;Co:安全栅允许的大外部电容;Ui:探测器的高输入电压;Ii:探测器的

大输入电流;Pi:探测器的大输入功率;Li:探测器的大内部电感;Ci:探测器的大内部电容。符号详细意义见GB3836.4-2010标准。

三，安装注意事项:

1.注意安全栅输入端正负极性不得接反。

2.如每个回路中有多只安全栅时，安全栅必须在输入端并接，禁止级联使用。

3.静电危险，清洁时须用拧干的湿布擦拭。
