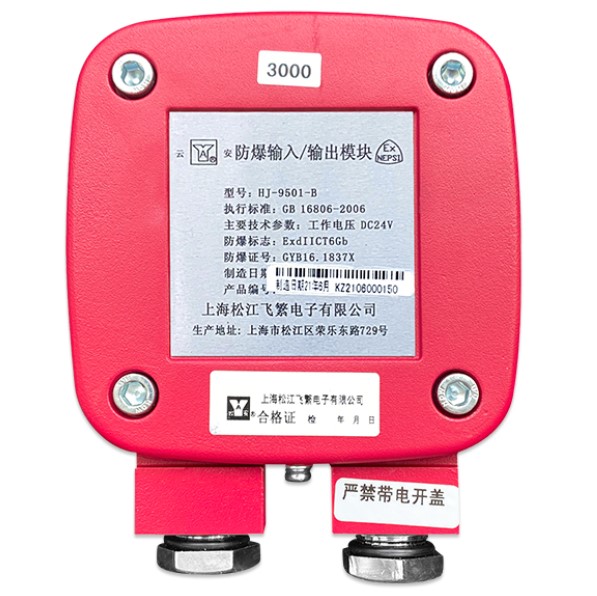

松江云安HJ-9501-B防爆型输入/输出模块控制模块

松江云安HJ-9501-B防爆型输入/输出模块控制模块

一、概述

　　HJ-9501-B为防爆输入输出模块，防爆输入输出模块通过二根信号总线（S+,S-）与火灾报警控制器连接，控制易燃易爆场所中排烟阀、防火阀、防火卷帘门、声光报警器等现场设备。模块内设有两对常开/常闭转换触点，继电器工作电压为DC24V,继电器触点容量AC250V/3A,DC24V/5A,模块还提供无源反馈接点，用来连接现场受控设备的反馈信号输出，以便对现场设备是否动作进行确认。

　　本产品符合GB3836.1-2010爆炸性环境第1部分：设备通用要求》及GB3836.2-2010《爆炸性环境第2部分：隔爆外壳“d”保护的设备》标准，防爆等级达到ExdⅡCT6Gb，适用于1区，2区危险场所ⅡA，ⅡB，ⅡC类爆炸性气体环境。产品的具体选型使用按国家有关标准执行。

二、HJ-9501-B防爆输入输出模块技术参数

名称型号：HJ-9501-B输入模块(隔爆型)

监控电流：240μA

报警/动作电流：≤40mA

线制：4总线（二根信号线、二根电源线）

使用环境：

温度：-10℃～50℃

相对湿度：≤95%(40℃±2℃)

外形尺寸：127×130×38mm

功能：输出2组常开/常闭触点信号

重量：0.8Kg

安装尺寸：盒体下侧左右对称距离为94mm的安装口

防爆标志 ExdⅡCT6Gb，防爆证号GYB16.1837X

三、HJ-9501-B输入输出模块地址写入方法

　　使用编码器即可进行地址的写入操作，编码器写地址操作，详见编码器说明，地址写入成功后LED灯删闪2次提示。

四、HJ-9501-B输入输出模块使用注意事项

1、严禁在易燃易爆场所带电拆卸。

2、安装时不要损伤防爆面，并保持其清洁。紧固螺钉应均匀拧紧，注意防曝面不要夹杂导线或其它异物。

3、信号总线应与强电磁场导体分开敷设，如无法避开，信号总线电缆应采用带屏蔽线的铠装电缆，并确保屏蔽线接地良好。

4、要定期检测模块的性能是否完好，如失效或损坏时要由人员进行维修。
